Marantz AV7702 Owner Manual Manual del usuario
Página 26
.
Q2
Q3
Q5
Q4
Q6
Q7
o
i
Q0
Q1

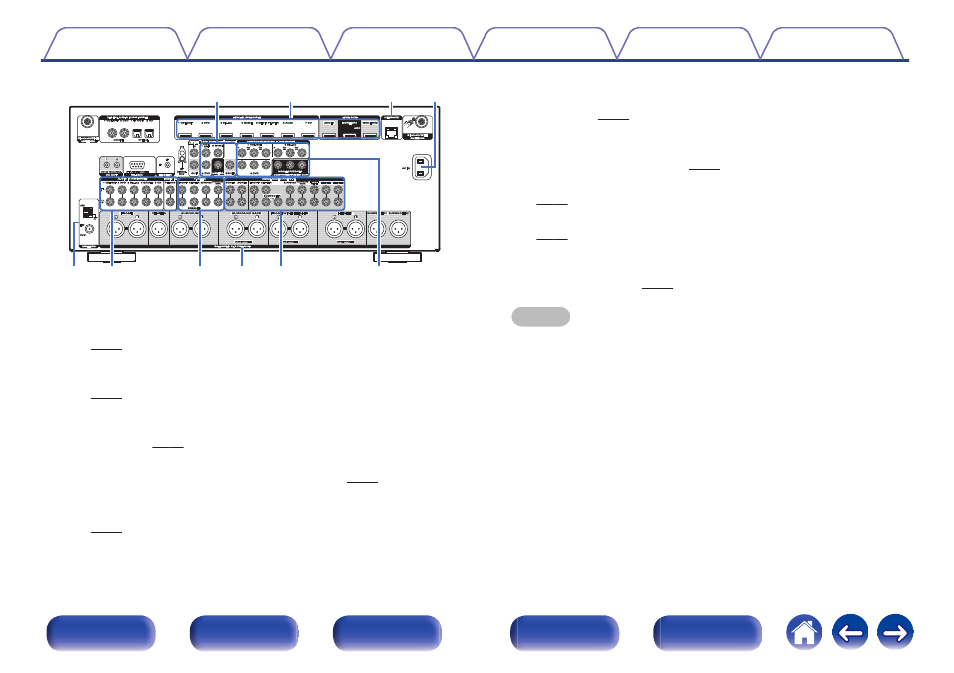

H Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo.
I Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI.
J Conector NETWORK
Se utiliza para conectar a un cable LAN cuando conecte a una red LAN
K Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación. (v p. 72)
L Terminales de antena FM/AM (ANTENNA)
Se utiliza para conectar antenas FM y antenas AM de cuadro.
M Conectores de audio analógico (AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
N Conectores de entrada 7.1 canales (7.1CH IN)
Sirven para conectar un dispositivo que cuenta con conectores de
salida de audio multicanal. (v p. 63)
O Conectores BALANCED XLR PRE OUT
P Conectores UNBALANCED RCA PRE OUT
Q Conectores de vídeo por componentes (COMPONENT VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
NOTA
No toque los pines internos de los conectores en el panel trasero. La descarga
electrostática puede ocasionar daños permanentes a la unidad.
26
