o Configuración y conexión estándar
Se pueden conectar hasta 11.2 canales al utilizar tanto conectores
UNBALANCED RCA como conectores BALANCED XLR.
Al utilizar conectores UNBALANCED RCA para la conexión, ajuste el
interruptor de cambio de entrada como “UNBALANCED” en MM8077.
Al utilizar conectores BALANCED XLR para la conexión, ajuste el
interruptor de cambio de entrada como “BALANCED” en MM8077.
Este ejemplo explica cómo realizar una conexión al utilizar conectores
UNBALANCED RCA.

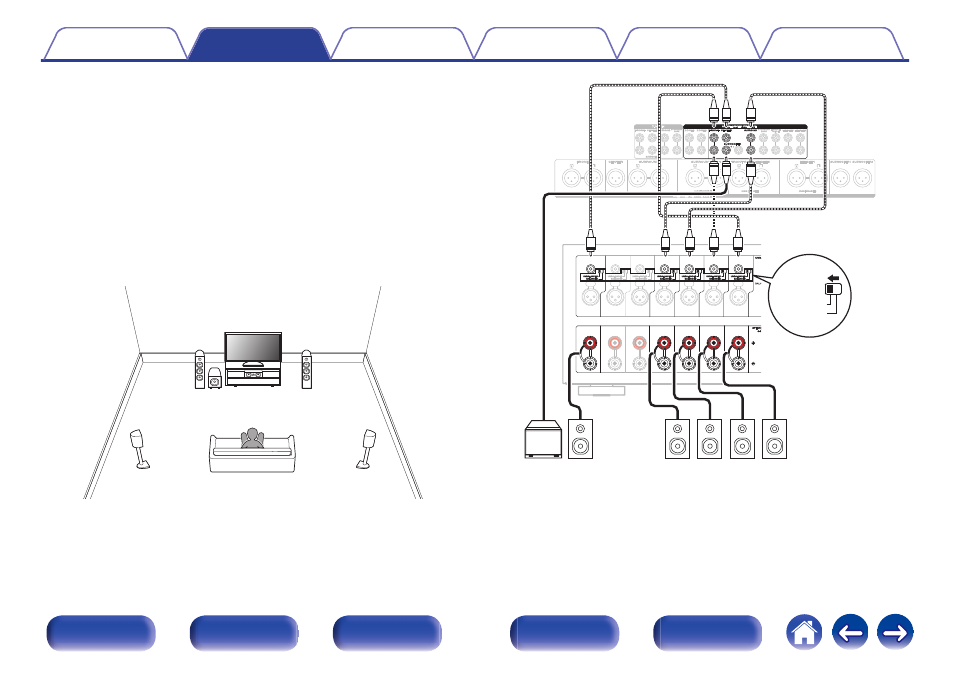

n Reproducción de 5.1 canales
Sirve como un sistema surround básico de 5.1 canales.
.
FL
SW C
SL
FR
SR
.
CHANNEL5
(SBL)
CHANNEL6
(SBR)
CHANNEL1
(FL)
CHANNEL2
(FR)
CHANNEL3
(SL)
CHANNEL4
(SR)
CHANNEL7
(C)
CHANNEL1
(FL)
CHANNEL2
(FR)
CHANNEL3
(SL)
CHANNEL4
(SR)
CHANNEL7
(C)
CHANNEL5
(SBL)
CHANNEL6
(SBR)
BALANCED BALANCED
UNBALANCED UNBALANCED
SW SR SL FR FL C
【 MM8077 】
