Conexión de un amplificador de potencia
• Conecte un amplificador de potencia (vendido por separado) al
terminal PRE OUT de esta unidad.
• Esta unidad tiene terminal UNBALANCED RCA PRE OUT y un
terminal BALANCED XLR PRE OUT. Conecte al terminal correcto
para su amplificador de potencia. Si el amplificador de potencia tiene
ambos terminales, conecte con cualquiera de ellos.
• Conecte los altavoces al amplificador de potencia.
• Para obtener detalles sobre las conexiones de los altavoces, ver la
Guía del usuario del amplificador de potencia.
• En esta sección se muestra cómo realizar una conexión de 11.1
canales utilizando un altavoz surround. Para obtener información
sobre cómo realizar otras conexiones de los altavoces, consulte la
página 95 .
GDisposición PIN de conector
AV8801 BALANCED XLR PREOUT H
1 2
3
q GND (Tierra)
w HOT (+)
e COLD (–)
La disposición PIN en este dispositivo utiliza el método europeo.
En el método EE.UU.,
w es COLD y e es HOT.
Cuando se conecta un dispositivo que utiliza el tipo EE.UU. de
disposición PIN, sustituya las clavijas
w y e en un lado del cable
balanceado.
NOTA
No corte el HOT y GND o COLD y GND para el uso.

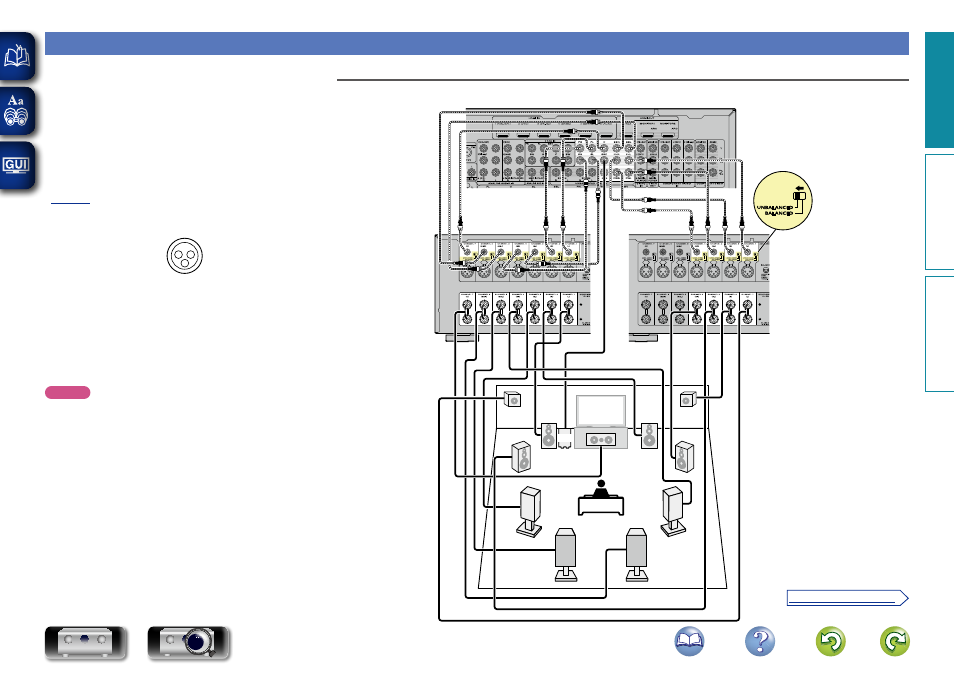

Ejemplo de conexiones a un amplificador de potencia Marantz MM8077
n Conexión del terminal de unbalanced RCA PRE OUT
SBL SBR
FL FR
C
SL SR
SW FWR FWL
FHR FHL
Cable para altavoz
(vendido por
separado)
Cable de audio
(vendido por separado)
Subwoofer con
amplificador incorporado
GMM8077H GMM8077H
V
ersión básica
V
ersión a
vanzada
Inf
or
mación
V
ersión básica
v Vea la siguiente página
DVD
