CONEXIONES BÁSICAS
Este reproductor puede ser conectado a un amplificador, grabadora de CDs y a otro tipo de unidades. Para
asegurarse de que las unidades estén correctamente conectadas, consulte los manuales de instrucciones
que vienen con las unidades a las que vaya a conectarlo.
Antes de conectar las unidades, asegúrese de que estén apagadas.

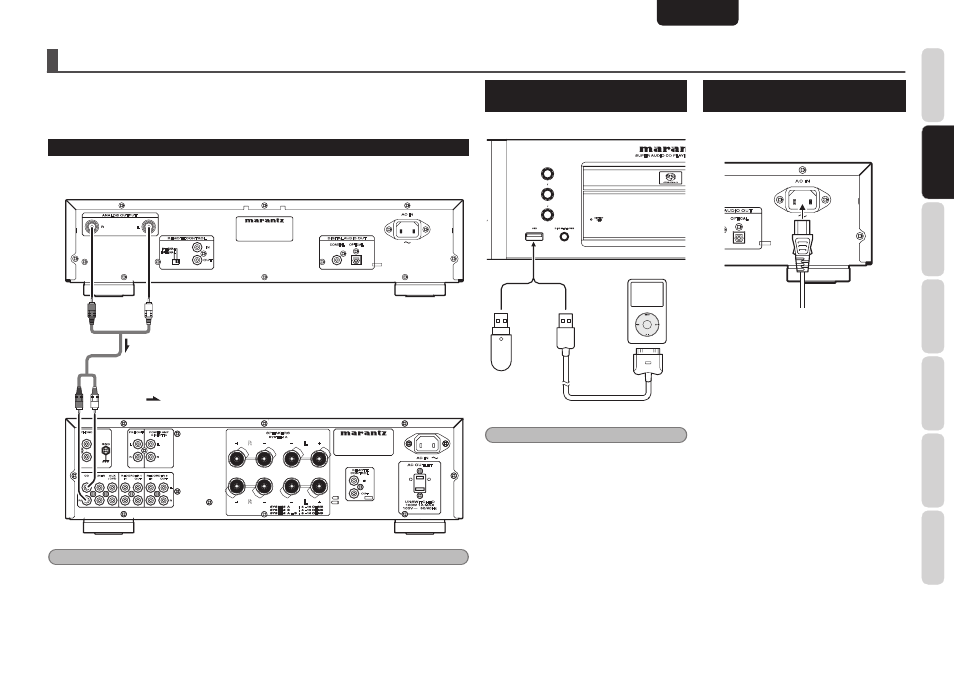

CONEXIÓN DE UN AMPLIFICADOR
Utilice el cable de conexión audio para conectar el reproductor a un amplificador stereo o amplificador AV.
Cuando haga las conexiones, compruebe que las clavijas estén conectadas a las tomas de una forma segura.
El no hacer las conexiones de forma segura puede dar lugar a ruidos.
L
R
GND
CD AUX / DVD TUNER OUT IN RECORDER 1 OUT IN RECORDER 2
R
L
L
R
PHONO
AC IN
AC OUTLET
UNSWITCHED 100W 1A MAX 100V 50/60Hz
OUT
IN
REMOTE CONTROL
R
L
POWER AMP DIRECT IN PRE OUT
R
L R
SPEAKERS
SYSTEM A
L
R L
AC IN
DIGITAL AUDIO OUT
IN
OUT
REMOTE CONTROL
ANALOG OUTPUT
R L
OPTICAL COAXIAL
INTERNAL
EXTERNAL
(blanco)
(blanco)
Amplificador
(rojo)
: flujo de señal (rojo)
cable de conexión audio (incluido)
Precaución:
No conecte el reproductor a las tomas de entrada PHONO del amplificador.
CONEXIÓN DE UN MEDIO USB/
iPod
Permite conectar el SA8003 a un medio USB/iPod.
DISPLAY OFF
SUPER AUDIO CD PLAYE
DISC MEDIA/USB USB
Y
0
¡ ¢
4 1
Cable iPod suministrado
Precaución:
• Conecte el medio USB/iPod cuando la unidad
esté apagada o cuando la fuente de entrada no
sea USB. Si conecta/desconecta la memoria USB
cuando la fuente de entrada sea USB y la unidad
esté encendida, la memoria USB podría dañarse.
• Cuando se utilice un dispositivo USB no usar
cable de extensión de USB.
CONEXIÓN DE LA
ALIMENTACIÓN ELÉCTRICA
1.
Enchufe el cable de alimentación a la toma
AC IN del panel trasero.
AC IN
AUDIO OUT
OPTICAL
2.
Enchufe el cable de alimentación a una
toma de corriente de CA.
3.
Encienda el interruptor de alimentación
de la unidad de audio (amplificador, etc.)
que esté conectada a esta unidad. Ponga
el selector de la unidad conectada en la
posición para esta unidad.
