17
INSTALACIÓN (cont.)
Conexión en el panel de control de alarma contra
incendios
(Terminal de la entrada de señal E+ y E-)
El controlador está equipado con una conexión de señal de entrada abierta
normal, que se puede conectar directamente desde el panel de control de la
alarma contra incendios. Este terminal de entrada de señal debe estar conectado
solamente a una señal de contacto seco abierto o cerrado. Al recibir la señal
desde el panel de control de la alarma contra incendios, la unidad se apaga y no
se vuelve a encender hasta que se lleva a RESET (RESTABLECER).

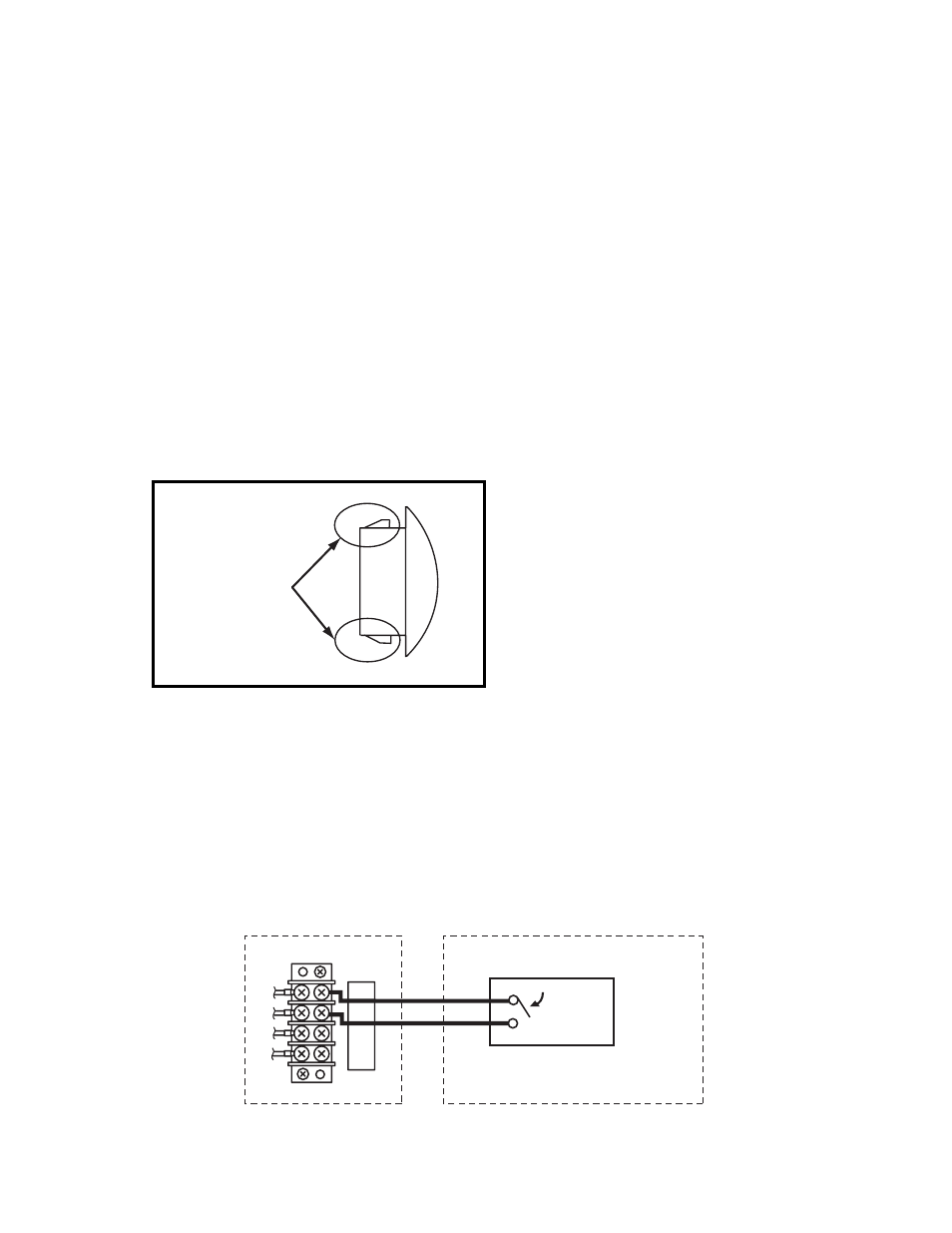

Conexión del panel de control de la alarma de incendio al
controlador
1. Retire el panel de servicio desde la parte trasera de la unidad.
2. Presione los pasadores internos y empuje el tapón negro desde el interior del
panel.
3. Inserte el cable de la señal de alarma contra incendios a través del orificio en
el panel trasero.
Nota: Use la medida de cable para señal de advertencia recomendada de 16
AWG a 26 AWG para un cable sólido o de 16 AWG a 22 AWG para un cable
trenzado con terminal de anillo para un perno de tamaño #6.
4. Conecte el dispositivo de alarma contra incendios al terminal E+ y E- de
acuerdo con sus polaridades.
ILL00389-00
Pasador
Tapa
ILL00391-00
E+
E-
L+
L-
TERMINAL DE
LA UNIDAD
DISPOSITIVO DE ALARMA
CONTRA INCENDIOS
SEÑAL DE SALIDA
CONTACTO SECO ABIERTO
