MovinCool Office Pro W20 - Manual (Página 34)

34
MANTENIMIENTO E INSPECCIÓN (cont.)
Válvula de regulación de agua (cont.)
Ajuste de la configuración de la válvula de regulación del agua
(cont.)
6. Gire el perno de ajuste con una llave para ajustar la configuración de
temperatura de la válvula de acuerdo a la “Tabla de referencia de
configuración de la válvula” en pagina 35. La línea pintada en el perno de
ajuste y alojamiento es una referencia para la rotación para completar una
rotación (360°).
Nota: La línea de marca predeterminada en el alojamiento es una referencia para
el ajuste. La línea pintada en el perno de ajuste y alojamiento es una referencia
para la rotación. Cada rotación completada del perno de ajuste provoca un
desplazamiento de aproximadamente 0.04 pulg. (1 mm) de la placa de ajuste.

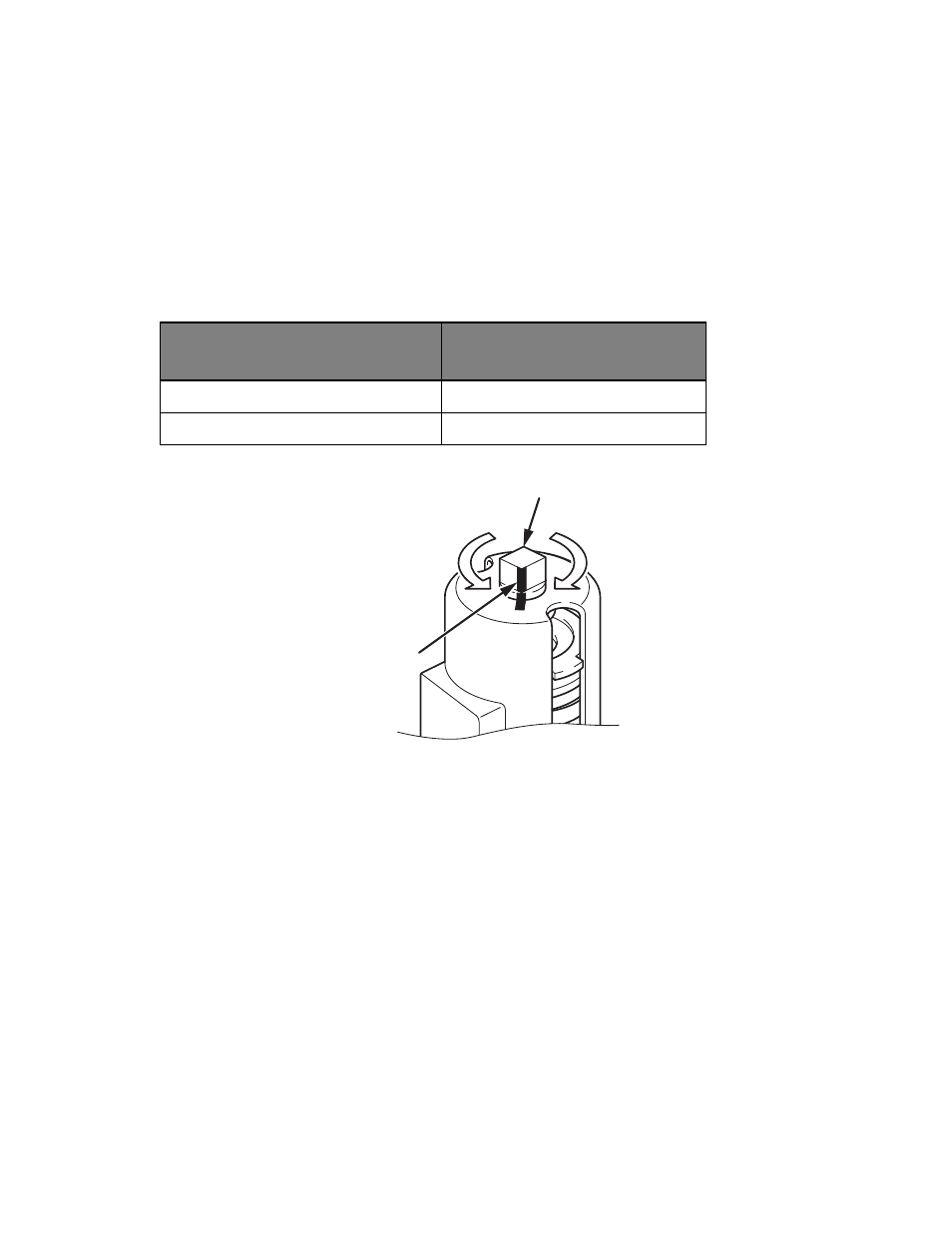

DIRECCIÓN DE ROTACIÓN
CONFIGURACIÓN DE
TEMPERATURA
En sentido horario Inferior
En sentido anti-horario Superior
ILL00404-00
INFERIOR SUPERIOR
LÍNEA PINTADA
PERNO DE AJUSTE
