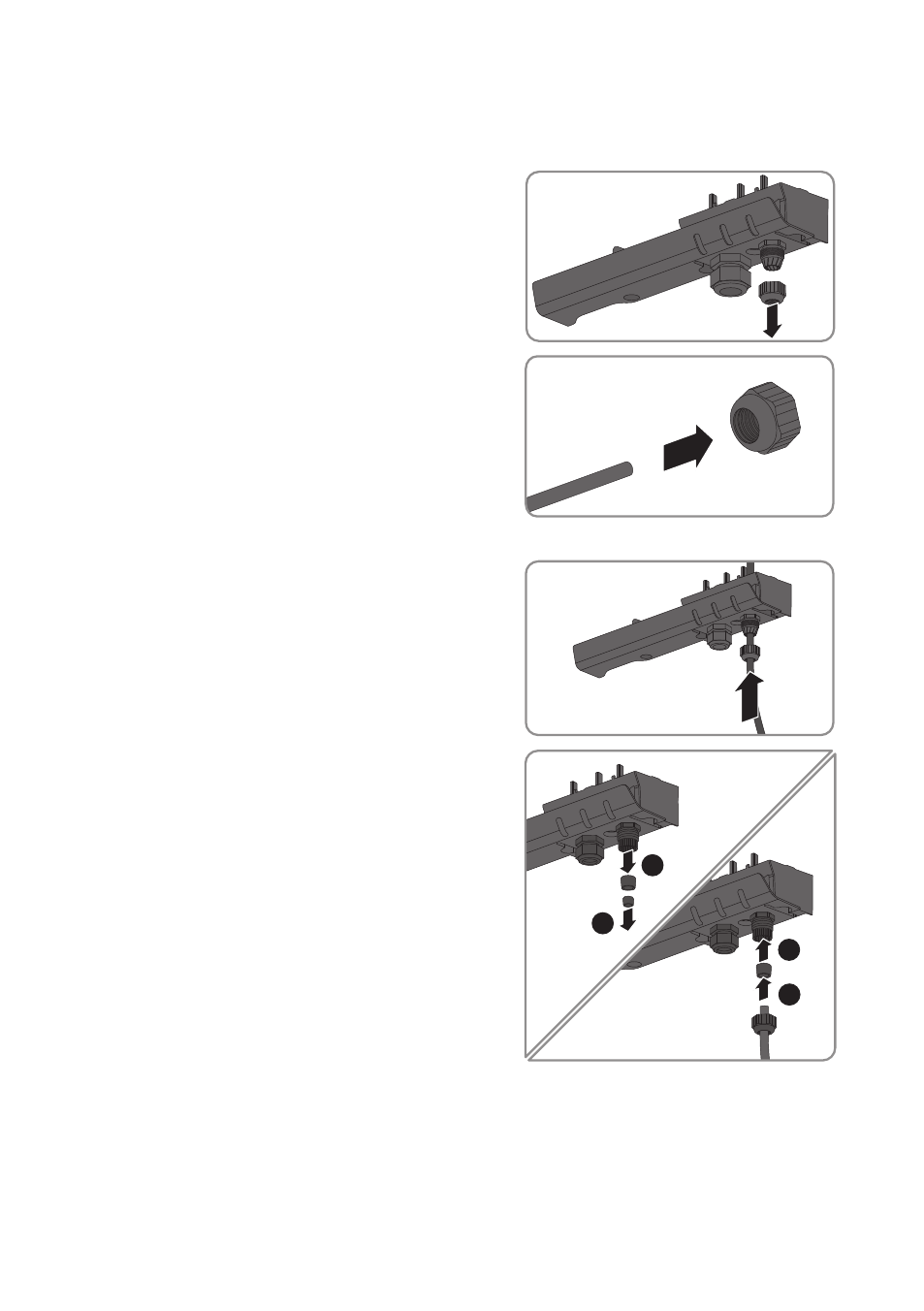

Procedimiento:
1. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
2. Suelte la tuerca de unión del racor atornillado
para cables de la conexión de CA.
3. Pase el cable de CA a través de la tuerca de
unión.
4. Pase el cable de CA por el racor atornillado.
• Si el cable tiene un diámetro exterior de
entre 5 mm y 7 mm, introdúzcalo
directamente por el racor.
• Si el cable tiene un diámetro exterior de
entre 8 mm y 13 mm, quite el anillo de
junta interior del racor atornillado antes de
introducir el cable. Al hacerlo, asegúrese
de que el anillo de junta exterior esté
correctamente colocado en el racor.
3
4
2
1
5. Pele 70 mm el cable de CA.
6. Corte los cables L y N 5 mm respectivamente para que el conductor de protección sea el
último en soltarse en caso de que se produzca un tirón.
7. Pele 15 mm respectivamente de L, N y el conductor de protección.
