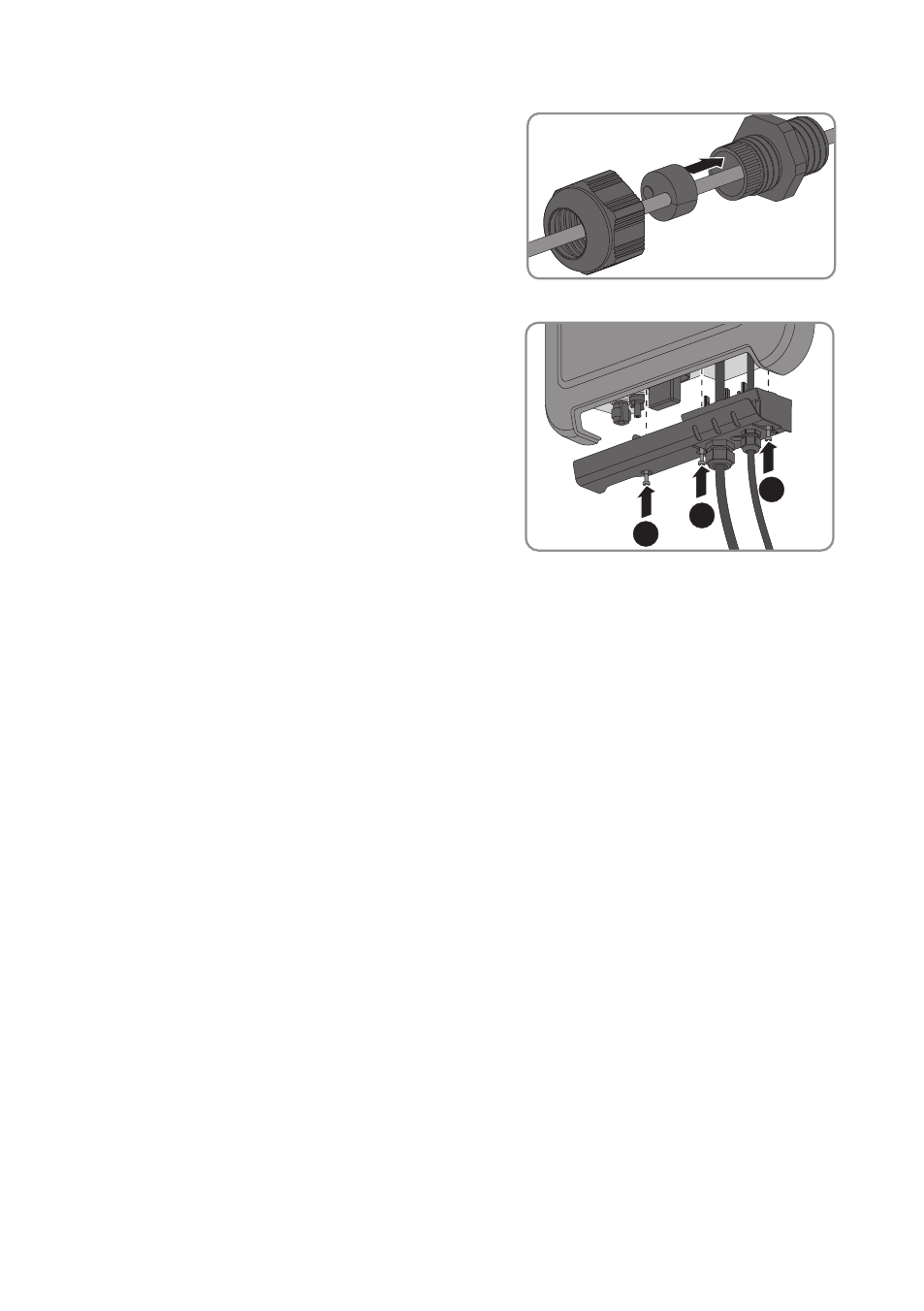

11. Vuelva a encajar la boquilla de paso en el racor
atornillado para cables.
12. Apriete un poco la tuerca de unión.
13. Fije la cubierta de conexión al inversor con los
tres tornillos y un destornillador Torx (TX20) (par
de apriete: 3,5 Nm).
1
2
3
14. Apriete a mano las tuercas de unión del racor atornillado para el cable de CA y la conexión
de red.
15. Si el inversor está montado a la intemperie, instale una protección contra sobretensión.
16. Conecte el otro extremo del cable de red directamente al ordenador o al rúter, o bien a otro
integrante de la red. El inversor solamente puede conectarse a otros integrantes de la red
mediante una topología en estrella.
6.5 Conexión de CC
6.5.1 Requisitos para la conexión de CC
Requisitos de los módulos fotovoltaicos de un string:
☐ Todos los módulos fotovoltaicos deben ser del mismo tipo.
☐ Todos los módulos fotovoltaicos deben tener la misma orientación.
☐ Todos los módulos fotovoltaicos deben tener la misma inclinación.
☐ Deben respetarse los valores límite de la tensión y la corriente de entrada del inversor
(consulte el capítulo 11 “Datos técnicos”, página 59).
☐ En el día estadísticamente más frío, la tensión en vacío del generador fotovoltaico no debe ser
superior a la tensión de entrada máxima del inversor.
