6.2.2 Vista interior

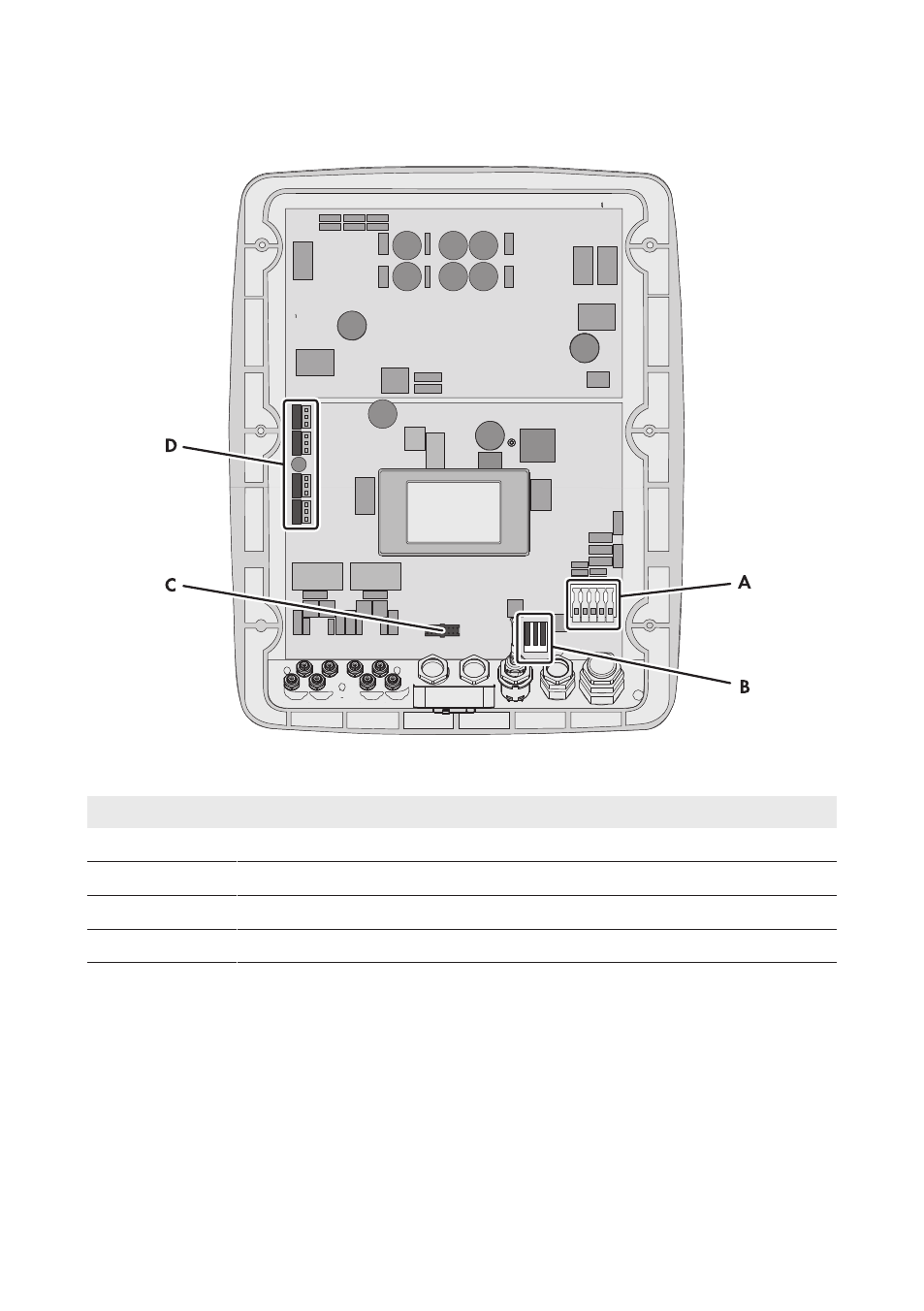

Imagen 7: Áreas de conexión del interior del inversor
Posición Denominación
A Caja de bornes para el cable de CA
B Relé multifunción con cubierta de protección
C Ranura para el 485 Data Module Type B o SMA Power Control Module
D Varistores
6.3 Conexión de CA
6.3.1 Requisitos para la conexión de CA
Requisitos para el cableado:
☐ El diámetro exterior del cable debe coincidir con el área de sujeción del racor atornillado
para cables: 12 mm … 21 mm.
☐ Sección recomendada en cables rígidos o flexibles con o sin terminal: 1,5 mm² … 6 mm²
☐ Sección del cable: máximo 10 mm²
6 Conexión eléctrica SMA Solar Technology AG
Instrucciones de funcionamiento STP5-10TL-20-BE-es-13 26
