SMA STP 5000TL - Manual (Página 36)

6.5.2 Conexión al relé multifunción

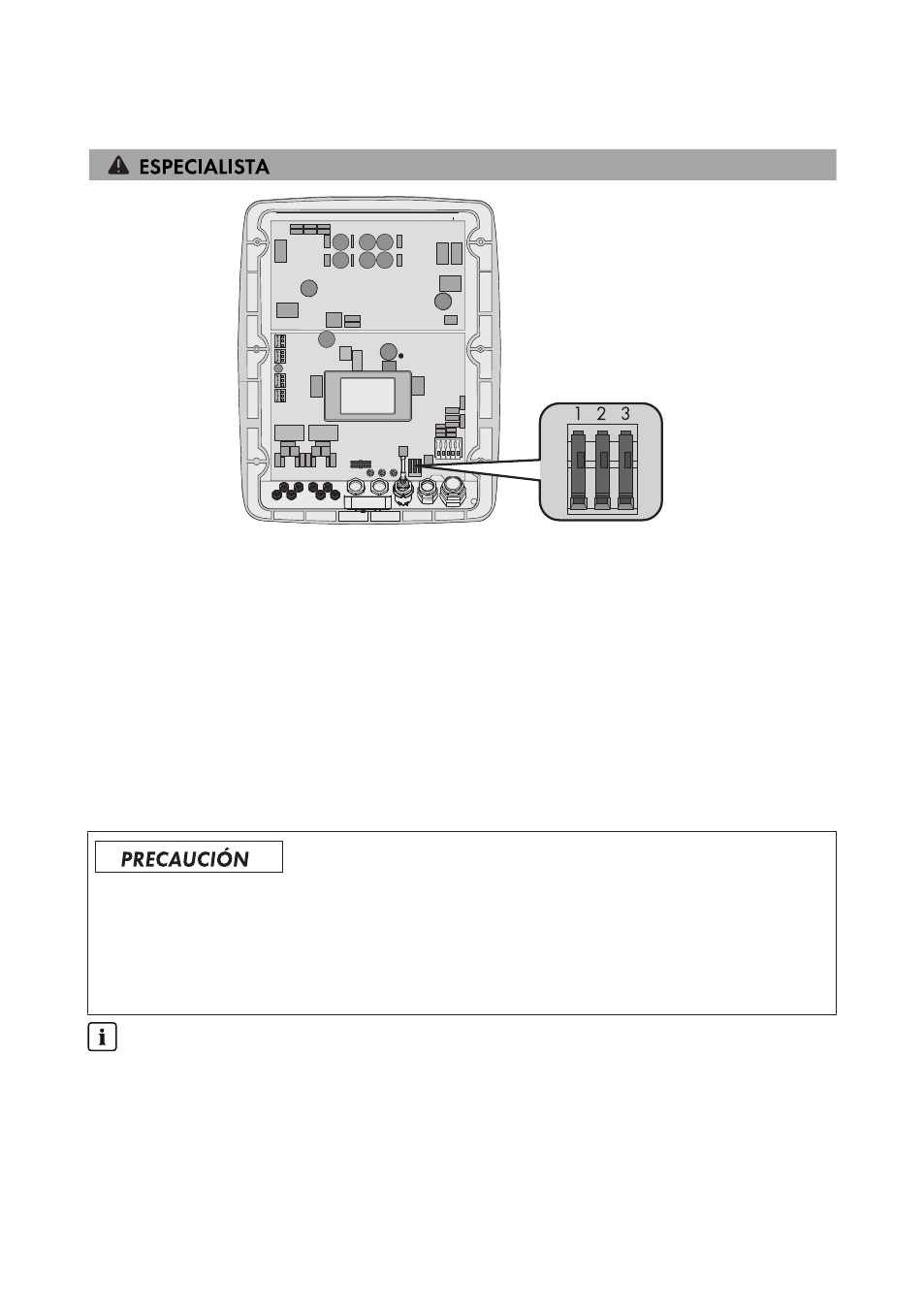

Imagen 11: Caja de bornes para la conexión al relé multifunción
Requisito:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 11 “Datos
técnicos”, página 55).
Requisitos para el cableado:
☐ El cable debe tener doble revestimiento aislante.
☐ Diámetro exterior: 5 mm … 12 mm
☐ Sección del cable: 0,08 mm² … 2,5 mm²
☐ El tipo de cable y la forma de tenderlo deben ser apropiados para el uso y el lugar de
utilización.
Daños irreparables en el relé multifunción debido a una carga de contacto demasiado
alta
• Respete la tensión y la corriente de conmutación máximas (consulte el capítulo 11.7 “Relé
multifunción”, página 63).
• Si conecta el relé multifunción a la red pública, asegúrelo con un disyuntor propio.
Conexión en paralelo del relé multifunción y 485 Data Module Type B o
SMA Power Control Module
Si desea utilizar en paralelo el relé multifunción y el 485 Data Module Type B o el
SMA Power Control Module, conecte como máximo 30 V CC o 25 V CA al relé multifunción.
6 Conexión eléctrica SMA Solar Technology AG
Instrucciones de funcionamiento STP5-10TL-20-BE-es-13 36
