5 Conexión eléctrica SMA Solar Technology AG
18 485BRD-10-IA-es-12 Instrucciones de instalación

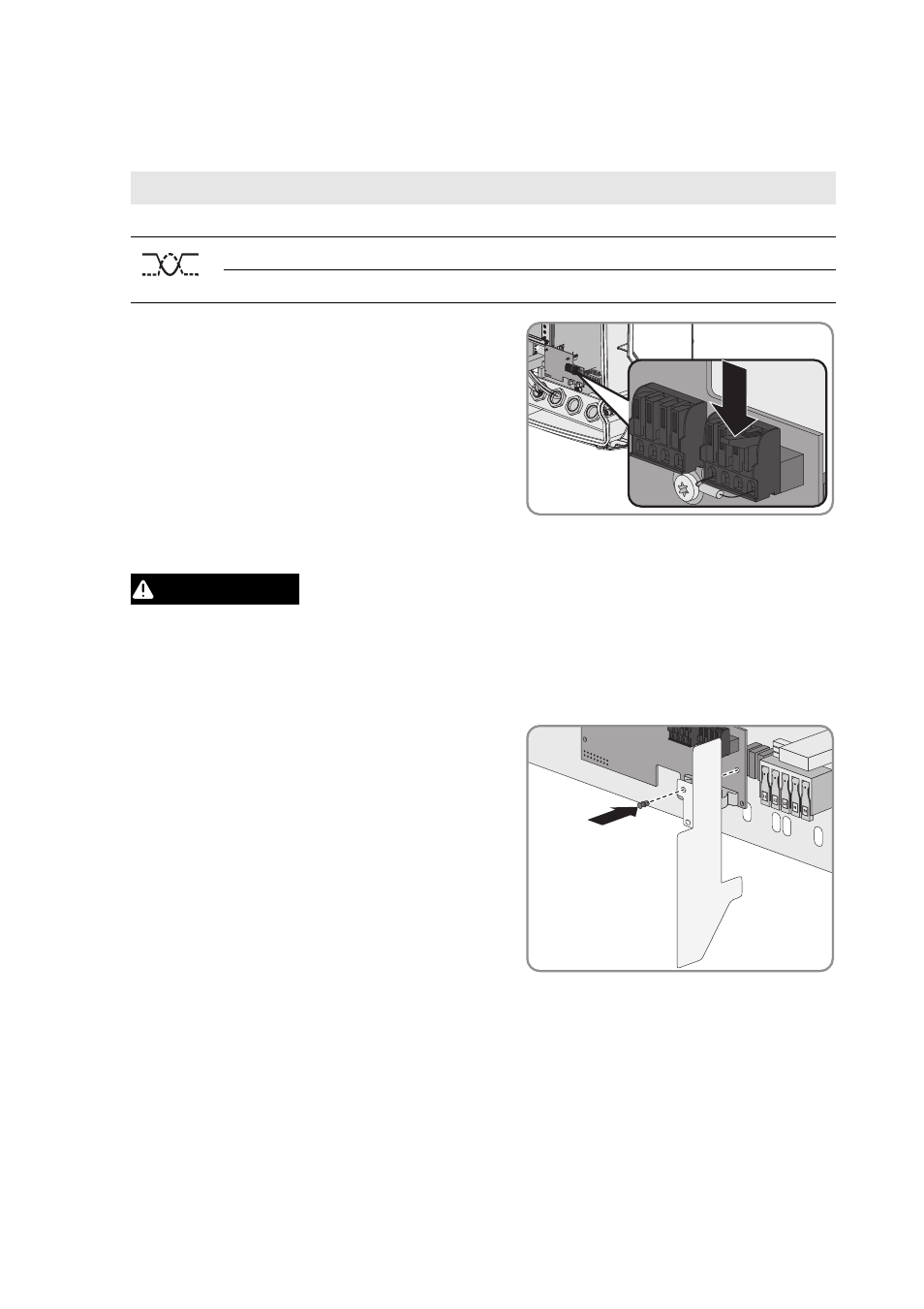

4. Conecte los conductores a los bornes del conector de resorte y anote los colores de los
conductores. Los cables se pueden asignar a los conectores de resorte que se desee.
5. Cierre los bornes de resorte.
6. Presione los cables con el apantallamiento del cable en la abrazadera de apantallamiento.
8. Enrosque la tuerca de unión del racor atornillado para cables.
9. Cierre el inversor y póngalo en funcionamiento (consulte las instrucciones de instalación del
inversor).
10. Conecte el extremo del cable al bus RS485 (para más información sobre la asignación de las
conexiones y el cableado del sistema, consulte la descripción técnica “Asignación del
cableado RS485”).
Señal Módulo de datos 485 Color del conductor Bus RS485
GND 5 5
Data+ 2 2
Data- 7 7
7.
"%7&35&/$*"
Descarga eléctrica por cables conectados a la tensión
Si durante el funcionamiento del inversor se suelta un conductor (L1, L2 o L3) del borne de CA,
existe el peligro de que los cables para la comunicación RS485 estén bajo tensión y al tocarlos
puede producirse una descarga eléctrica mortal.
• Fije la lámina de plástico suministrada al
módulo con el remache de expansión
incluido en la entrega. De este modo el área
de conexión de CA del inversor queda
separada de otras conexiones.
