3 Contenido de la entrega
Compruebe que el contenido de la entrega esté completo y que no presente daños externos visibles.
En el caso de que no esté completo o presente daños, póngase en contacto con su distribuidor.
Si el módulo de datos 485 ya viene integrado de fábrica en el inversor, en la entrega solo se incluyen
los componentes necesarios para la conexión eléctrica.

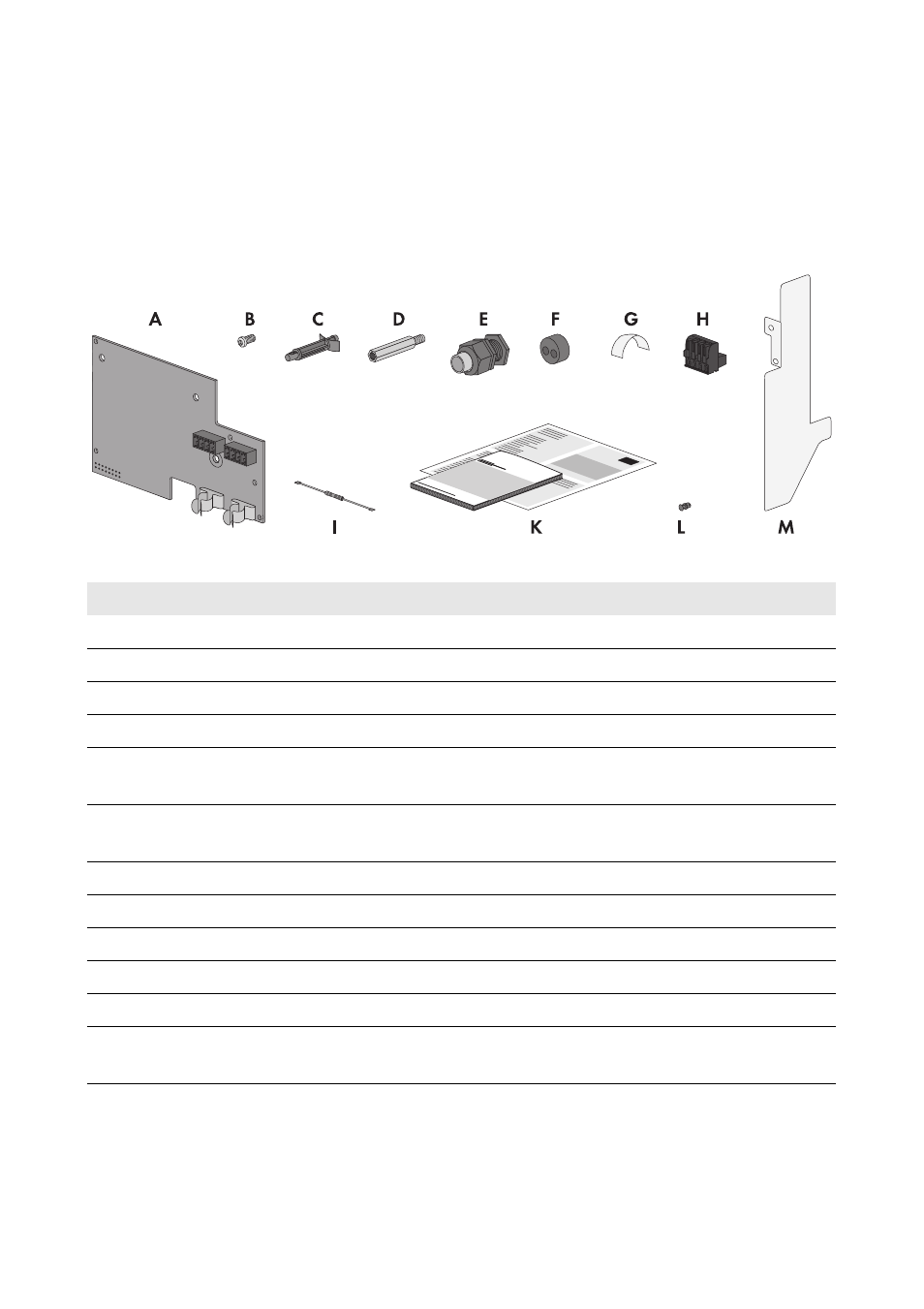

Imagen 1: Componentes de la entrega
Posición
Cantidad
Denominación
A
1
Módulo de datos 485
B
1
Tornillo M4x10
C
2
Separador de plástico
D
1
Separador metálico
E
1
Racor atornillado para cables M25 con sellador, manguito de un
solo orificio y contratuerca M25
F
1
Manguito de dos orificios para racor atornillado para cables
M25
G
2
Lámina de cobre
H
2
Conector de resorte
I
1
Terminador
K
1
Instrucciones de instalación, esquema de cableado del RS485
L
1
Remache de expansión
M
1
Lámina de plástico para separar el puerto de comunicaciones de
la conexión de CA
