La función del apoyo dinámico de red se activa con el parámetro FRTEna. El comportamiento del inversor se puede
controlar con el parámetro FRTMod. El nivel de la corriente reactiva para el apoyo dinámico de red completo se
define en el parámetro FRTArGraNom. Los límites de red y retardos de desconexión varían según la norma del país.
10.5.2.2 Apoyo de red en caso de subtensión (LVRT)
El inversor puede proteger la red pública durante una caída momentánea de la tensión de red. El comportamiento del
inversor dependerá de la relación porcentual entre la tensión de red existente U
red
y la tensión nominal U.

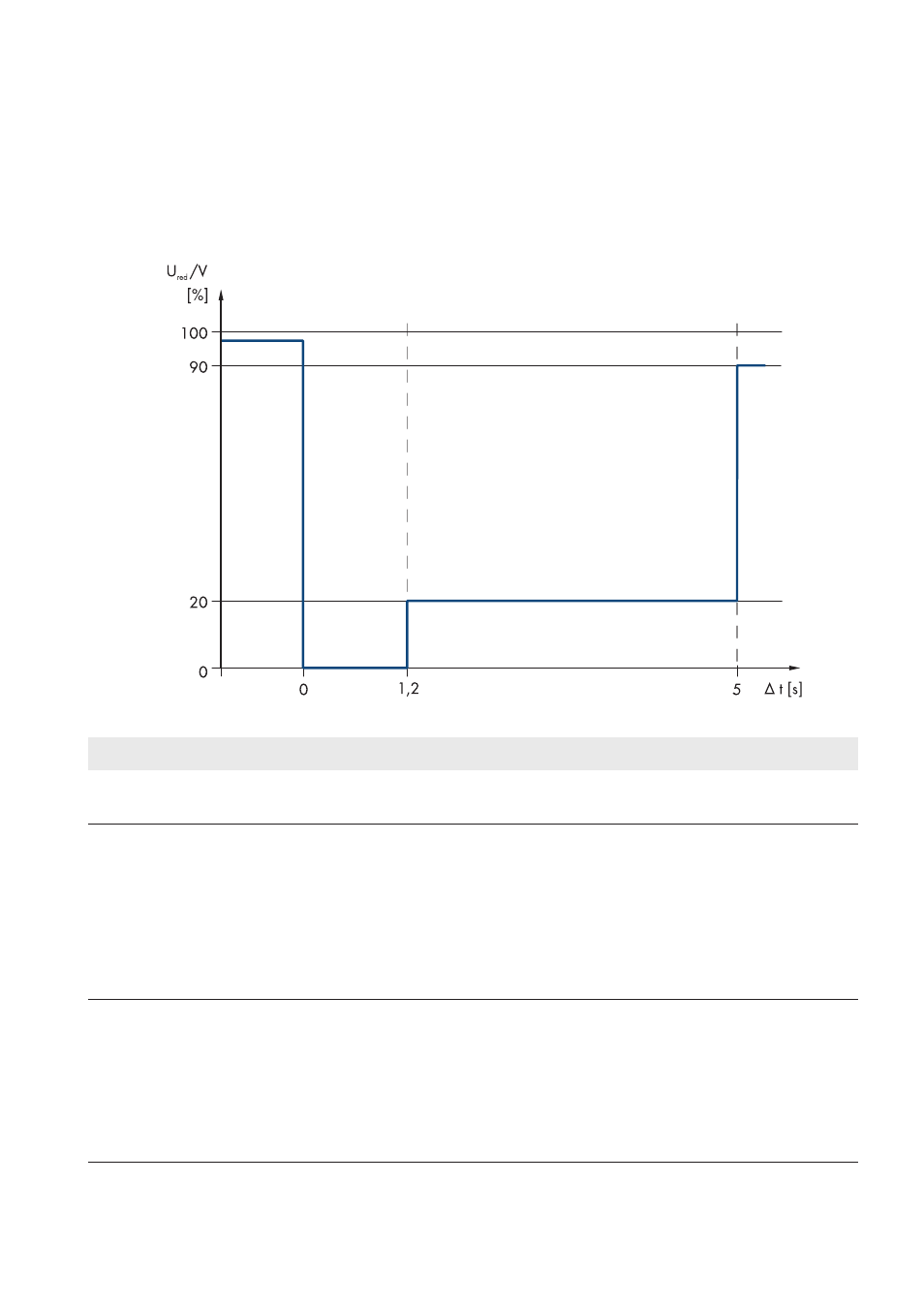

Imagen 40: Tiempo máximo de una caída de tensión que puede aguantar el inversor sin desconectarse de la red
Relación U
red
/U Comportamiento del inversor
90 % … 100 % La relación entre la tensión de red U
red
y la tensión nominal U se encuentra dentro del rango
normal y el inversor inyecta a la red sin fallos.
20 % … 90 % La relación entre la tensión de red U
red
y la tensión nominal U se encuentra en el rango críti-
co. Hay un error en la red pública.
Durante este error, el inversor protege la red pública inyectando corriente reactiva.
El inversor puede soportar averías de hasta 5 s de duración sin desconectarse de la red pú-
blica.
Si en este lapso de tiempo se sobrepasa el tiempo de monitorización de red ajustado, el in-
versor se desconecta de la red pública.
0 % … 20 % La relación entre la tensión de red U
red
y la tensión nominal U se encuentra en el rango críti-
co. Hay un error en la red pública. Durante este error, el inversor protege la red pública in-
yectando corriente reactiva. El inversor puede soportar averías de hasta 1,2 s de duración
sin desconectarse de la red pública. Para ello es imprescindible que la relación U
red
/U antes
de producirse el error fuera como mínimo del 90%.
Si en este lapso de tiempo se sobrepasa el tiempo de monitorización de red ajustado, el in-
versor se desconecta de la red pública.
El nivel de activación está definido por el parámetro FRTDbVolNomMin.
