Posición Componente Descripción
C Interruptor de llave El interruptor de llave sirve para encender y apagar el inversor.
D Interruptor de CC El interruptor de CC desconecta inmediatamente el inversor del generador
fotovoltaico.
E SC-COM El SC-COM es la unidad de comunicación del inversor. El SC-COM esta-
blece la conexión entre el inversor y el operador de la planta.
F Seccionador de CA El seccionador de CA separa el inversor del transformador de media ten-
sión.
3.3 Elementos de indicación y de manejo
3.3.1 Función de los interruptores
3.3.1.1 Interruptor de llave
El interruptor de llave sirve para encender y apagar el inversor.

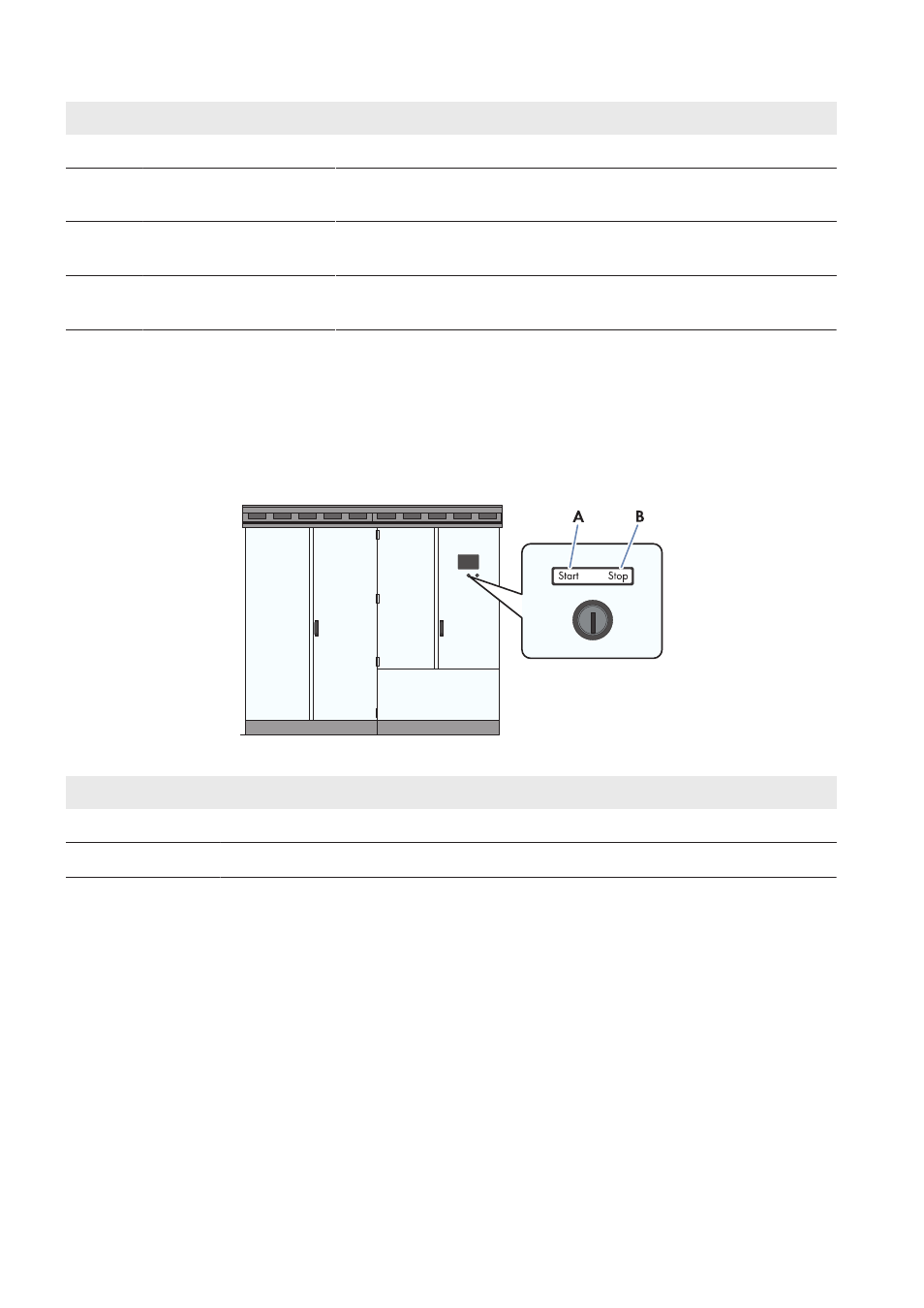

Imagen 3: Posiciones del interruptor de llave
Posición Denominación
A Posición del interruptor Start
B Posición del interruptor Stop
Posición del interruptor “Start”
Al girar el interruptor de llave a la posición Start, un motor conecta el interruptor de CC y el inversor pasa del estado
de funcionamiento “Parada” al estado de funcionamiento “Monitorización de la red”. Si la irradiación es suficiente y
la red pública es válida, el inversor inicia el funcionamiento de inyección. Si la irradiación y, por consiguiente, la
tensión de entrada son insuficientes, el inversor permanece en el estado de funcionamiento “Monitorización de la
red”.
Posición del interruptor “Stop”
Al girar el interruptor de llave a la posición Stop mientras el inversor está en el estado de funcionamiento
“Monitorización de la red”, un motor desconecta el interruptor de CC. El inversor pasa al estado de funcionamiento
“Parada”. Al girar el interruptor de llave a la posición Stop mientras el inversor está en el estado “Funcionamiento de
carga MPP”, el inversor pasa al estado de funcionamiento “Desconexión”. Una vez terminada la desconexión, el
seccionador de CA y el interruptor de CC se abren automáticamente y el inversor pasa al estado de funcionamiento
“Parada”.
