6 Conexión eléctrica
6.1 Vista general de las áreas de conexión
6.1.1
Vista inferior

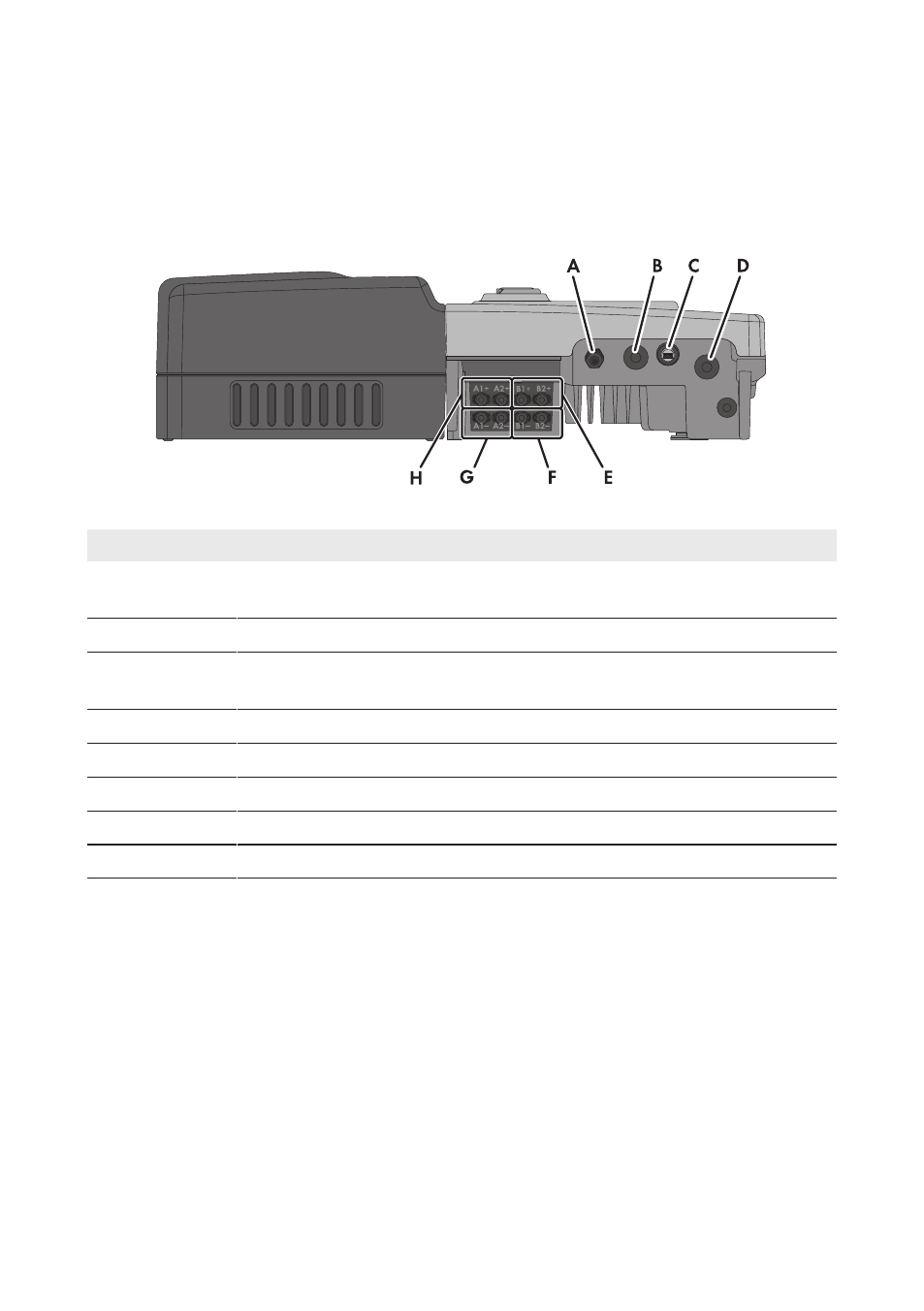

Imagen 8: Áreas de conexión y aberturas en la carcasa en la parte inferior del inversor
Posición
Denominación
A
Racor atornillado para cables M20x1,5 para la conexión del relé multifun-
ción
B
Abertura en la carcasa con tapón obturador para el cable de datos
C
Conector hembra USB para tareas del servicio técnico (por ejemplo, actuali-
zación del firmware)
D
Abertura en la carcasa para el cable de CA
E
Conectadores de enchufe de CC positivos, entrada B
F
Conectadores de enchufe de CC negativos, entrada B
G
Conectadores de enchufe de CC negativos, entrada A
H
Conectadores de enchufe de CC positivos, entrada A
