6.1.2 Vista interior

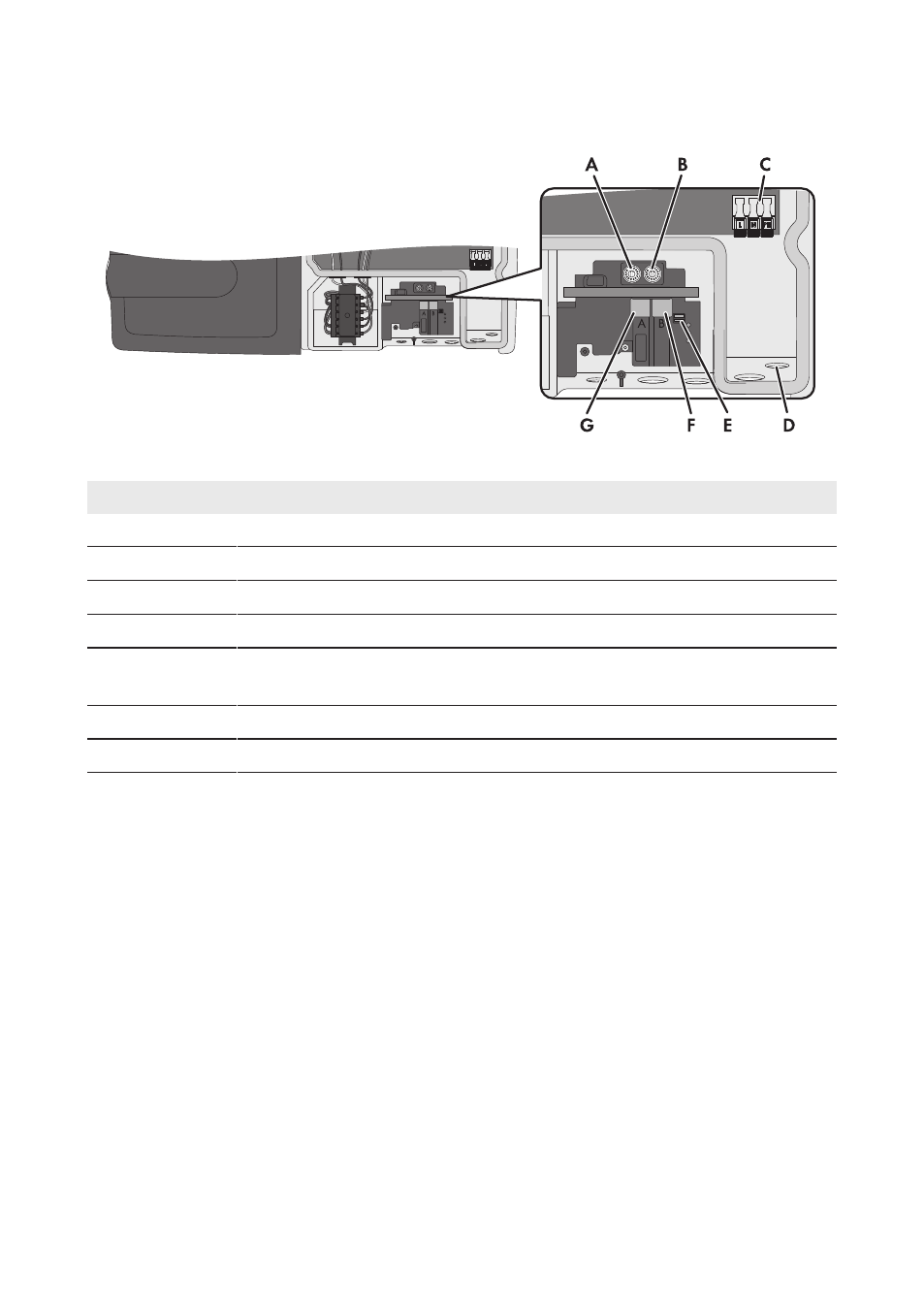

Imagen 9: Áreas de conexión del interior del inversor
Posición Denominación
A Interruptor giratorio A para ajustar el registro de datos nacionales
B Interruptor giratorio B para ajustar el idioma de la pantalla
C Caja de bornes para el cable de CA
D Membrana de compensación de presión
E Interruptor para ajustar provisionalmente el idioma de la pantalla en inglés
(para el servicio técnico)
F Hembrilla de red B
G Hembrilla de red A
6.2 Conexión de CA
6.2.1 Requisitos para la conexión de CA
Requisitos para el cableado:
☐ Diámetro exterior: 12 mm … 21 mm
☐ Sección del cable: máximo 10 mm²
☐ Longitud de pelado: 18 mm
☐ El cable debe estar diseñado según las directivas locales y nacionales para el dimensionado
de cables, que pueden incluir requisitos con respecto a la sección mínima del cable. El
dimensionado de cables depende, entre otros, de estos factores: la corriente nominal de CA,
el tipo de cable, el tipo de tendido, la agrupación de cables, la temperatura ambiente y las
pérdidas máximas deseadas (para calcular estas pérdidas, utilice el software de diseño
“Sunny Design” a partir de la versión de software 2.0, que puede descargarse de www.SMA-
Solar.com).
