SMA Solar Technology AG 4 Sistema sencillo
Instalación - Instrucciones breves Off-Grid-IS-es-30 19
4.2 Conexión del Sunny Island

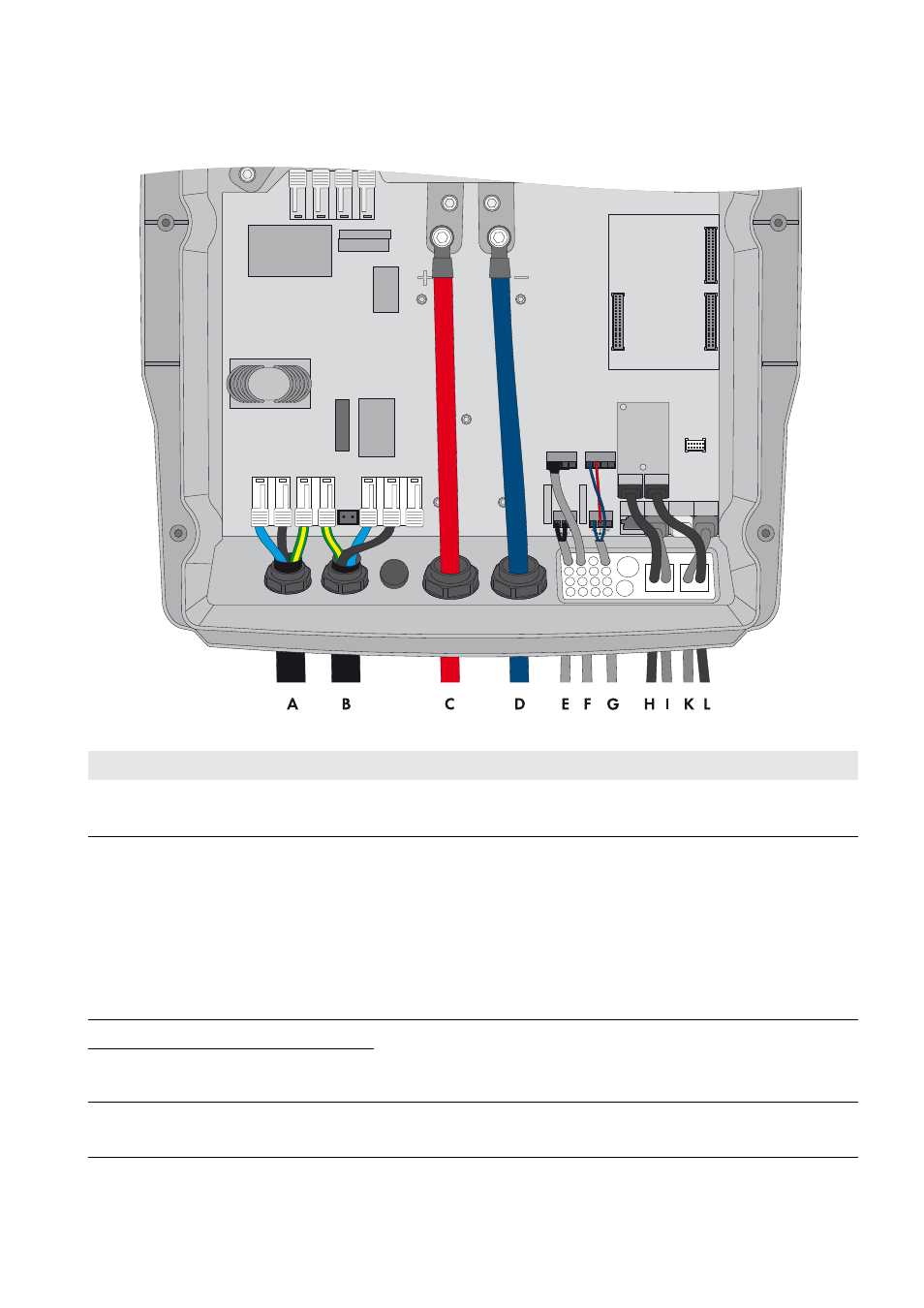

Imagen 6: Conexión del inversor Sunny Island
Posición Denominación Descripción/Indicación
A Cable de energía eléctrica
de CA de la red aislada
Sunny Island: conexión a AC1 Loads/SunnyBoys, bornes: L, N y PE
Sección del conductor: máximo 16 mm²
B Cable de energía eléctrica
de CA del generador
Sunny Island: conexión a AC2 Gen/Grid, bornes: L, N y PE
Sección del conductor: máximo 16 mm²
El Sunny Island debe estar conectado con el potencial de tierra a través
de un conductor de protección en la conexión AC1 o AC2. La sección del
conductor de protección debe ser igual o mayor que 10 mm². Si se utiliza
una sección del conductor menor, es necesario conectar un conductor de
protección adicional en la carcasa con la sección del cable de energía
de CA entre el Sunny Island y el potencial de tierra.
C Cable CC+ Conexión de la batería
Sección del conductor: 50 mm² … 95 mm²
Diámetro del cable: 14 mm … 25 mm
D Cable CC −
E Cable de control del
generador
Sunny Island: conexiones Relay1 NO y Relay1 C
Sección del conductor: 0,2 mm² … 2,5 mm²
