4.3 Conexión RS485 en la Sunny WebBox

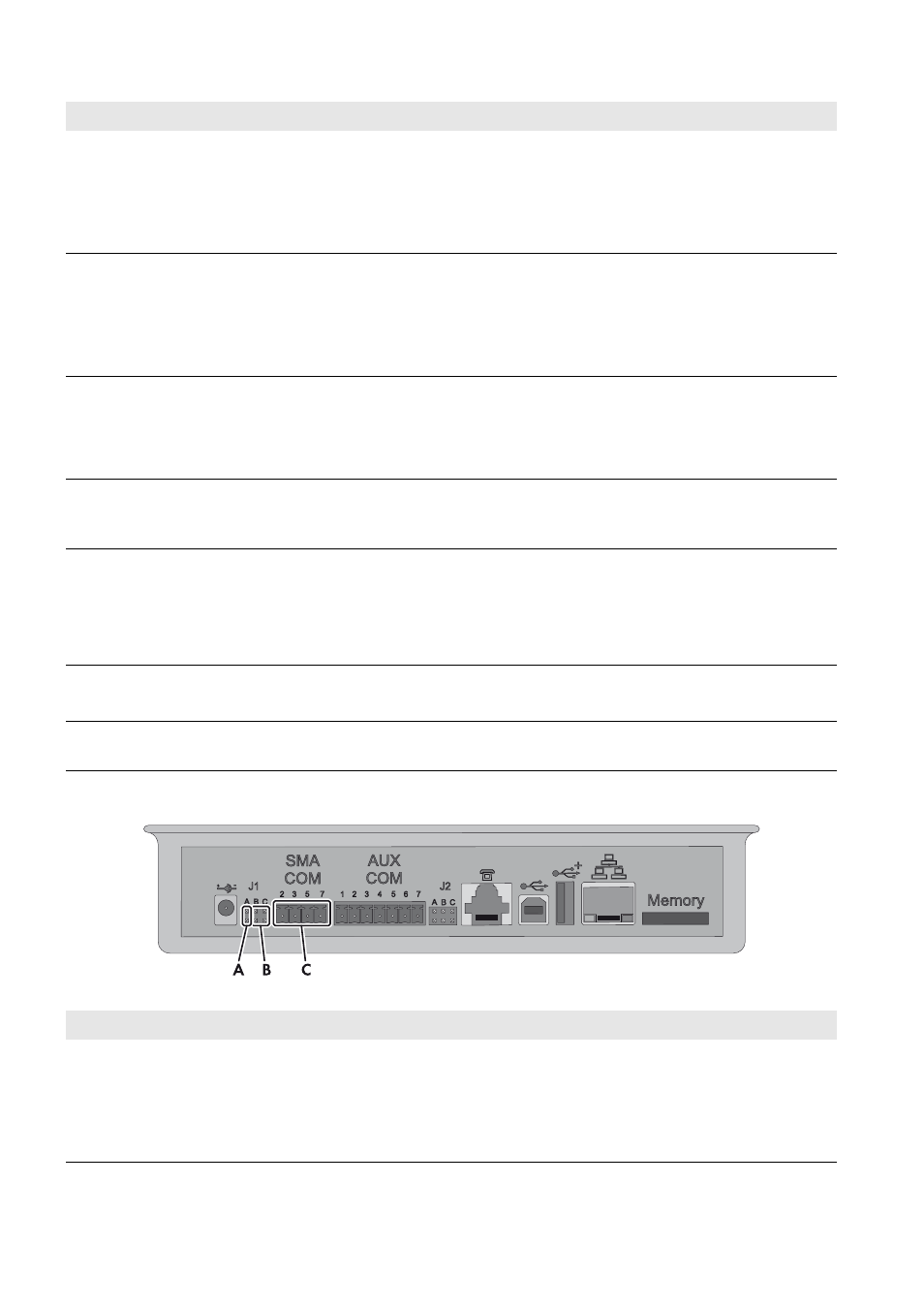

Imagen 7: Conexión del bus de comunicación RS485 con la Sunny WebBox
F Cable de medición del
sensor de temperatura de la
batería
Sunny Island: conexión BatTmp
Solo si utiliza baterías de plomo debe conectar un sensor de temperatura
de la batería.
El sensor de temperatura de la batería debe estar montado en el centro
del banco de baterías, en el tercio superior de la celda de la batería.
G Cable de control del
deslastre de carga
Sunny Island: conecte el cable de control a las conexiones Relay2 NO
y BatVtgOut − .
En el interior del inversor Sunny Island, conecte las conexiones Relay2 C
y BatVtgOut+.
Sección del conductor: 0,2 mm² … 2,5 mm²
H Bus de comunicación RS485 Sunny Island: en la conexión SI-COMSMA.BGx ComSmaOut
Conexión con otros integrantes, como un inversor fotovoltaico
En el último componente del bus, el bus de comunicación RS485 debe
estar rematado con un terminador.
I Cable de datos de la
pantalla del Sunny Remote
Control
Sunny Island: conexión Display
K Cable de datos del
Sunny Island Charger
Sunny Island: conexión ComSync In
Solamente en las baterías de iones de litio necesitará conectar un cable
de datos adicional entre la conexión ComSync Out y la batería. El bus
de comunicación debe terminar en el primer y el último nodo con
terminador.
L Bus de comunicación RS485 Sunny Island: en la conexión SI-COMSMA.BGx ComSmaIn
Sunny WebBox: conexión SMACOM
− Cable de datos de la batería
de iones de litio
Solamente en las baterías de iones de litio: cable de datos adicional en
la conexión ComSync In
Posición Denominación Descripción/Indicación
A Jumper J1A Terminador
Si la Sunny WebBox se encuentra al final del bus de comunicación, deje
insertado el jumper.
Si la Sunny WebBox se encuentra entre los integrantes del bus de
comunicación, retire el jumper.
