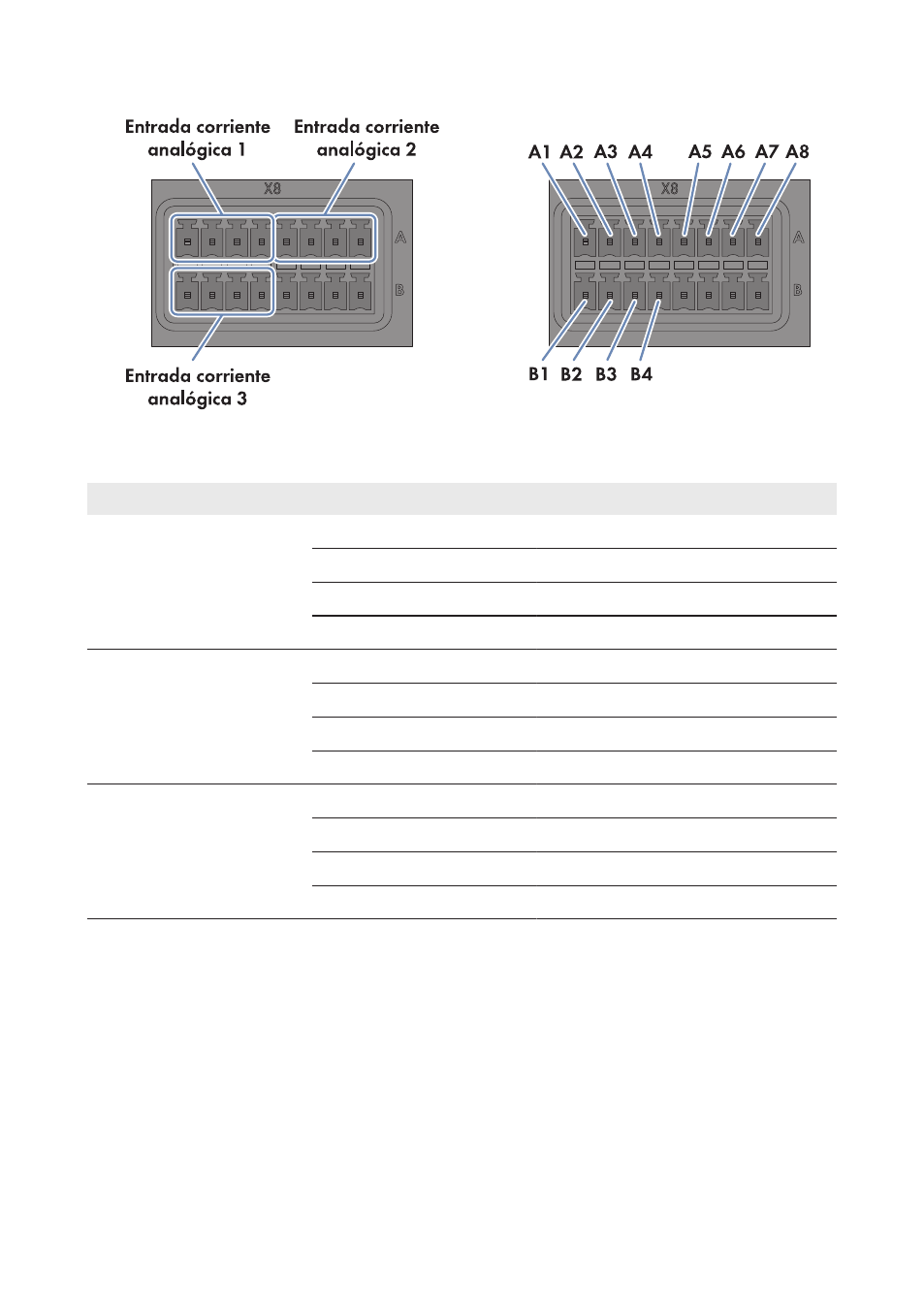

Imagen 16: Asignación de los grupos de patillas Entrada corriente analógica 1, Entrada corriente
analógica 2 y Entrada corriente analógica 3
Grupo de patillas Patilla Señal Explicación
Entrada corriente analógi-
ca 1 A1 No asignado Reservado para aplicaciones futuras
A2 I+ Entrada de corriente
A3 I− Retorno de corriente
A4 GND Masa del apantallamiento
Entrada corriente analógi-
ca 2 A5 No asignado Reservado para aplicaciones futuras
A6 I+ Entrada de corriente
A7 I− Retorno de corriente
A8 GND Masa del apantallamiento
Entrada corriente analógi-
ca 3 B1 No asignado Reservado para aplicaciones futuras
B2 I+ Entrada de corriente
B3 I− Retorno de corriente
B4 GND Masa del apantallamiento
Procedimiento:
1. Conecte el cable de conexión al sensor (consulte las instrucciones del fabricante). Recorte los
conductores que no sean necesarios hasta el apantallamiento del cable y anote su color.
2. Para realizar la conexión al grupo de patillas Entrada corriente analógica 1, siga estos
pasos:
• Desbloquee la entrada del conductor 4 con un destornillador e inserte en ella el
conductor del cable unipolar.
• Desbloquee las entradas de conductores 2 y 3 con un destornillador e inserte en ellas
los conductores del cable de conexión. Preste atención a la asignación de patillas.
• Inserte el conector de ocho polos de la conexión X8 en la fila de patillas A.
