6.12.5 Acuse de recibo de las especificaciones de gestión de red
6.12.5.1 Posibilidades de acuse de recibo
Cuando el Cluster Controller transmite los ajustes predeterminados del operador de red para la
gestión de red a los inversores de la planta, tiene la posibilidad de enviar al operador de red un
acuse de recibo. Para ello, el Cluster Controller pone a disposición, a modo de contactos de acuse
de recibo, una salida digital y tres salidas analógicas de corriente, a las que puede conectar otras
tantas unidades remotas, por ejemplo, un equipo de telecontrol.
6.12.5.2 Conexión de la unidad remota para el acuse de recibo
mediante señal digital
A través del grupo de patillas Salida digital 3 puede generar un acuse de recibo cuando el
Cluster Controller envíe a los inversores de la planta un ajuste predeterminado del operador de
red para la limitación de la potencia activa.
Téngase en cuenta la carga máxima admisible de los contactos de relé
Los contactos de relé admiten una potencia máxima de conmutación de 30 W y una tensión
máxima de 48 V
CC
.
Requisitos:
☐ La unidad remota debe ser adecuada desde el punto de vista técnico para la conexión a la
salida digital (consulte el capítulo 9, página 87).
☐ El cable de conexión debe estar preparado para ser conectado al conector multipolar
(consulte el capítulo 6.5, página 34).

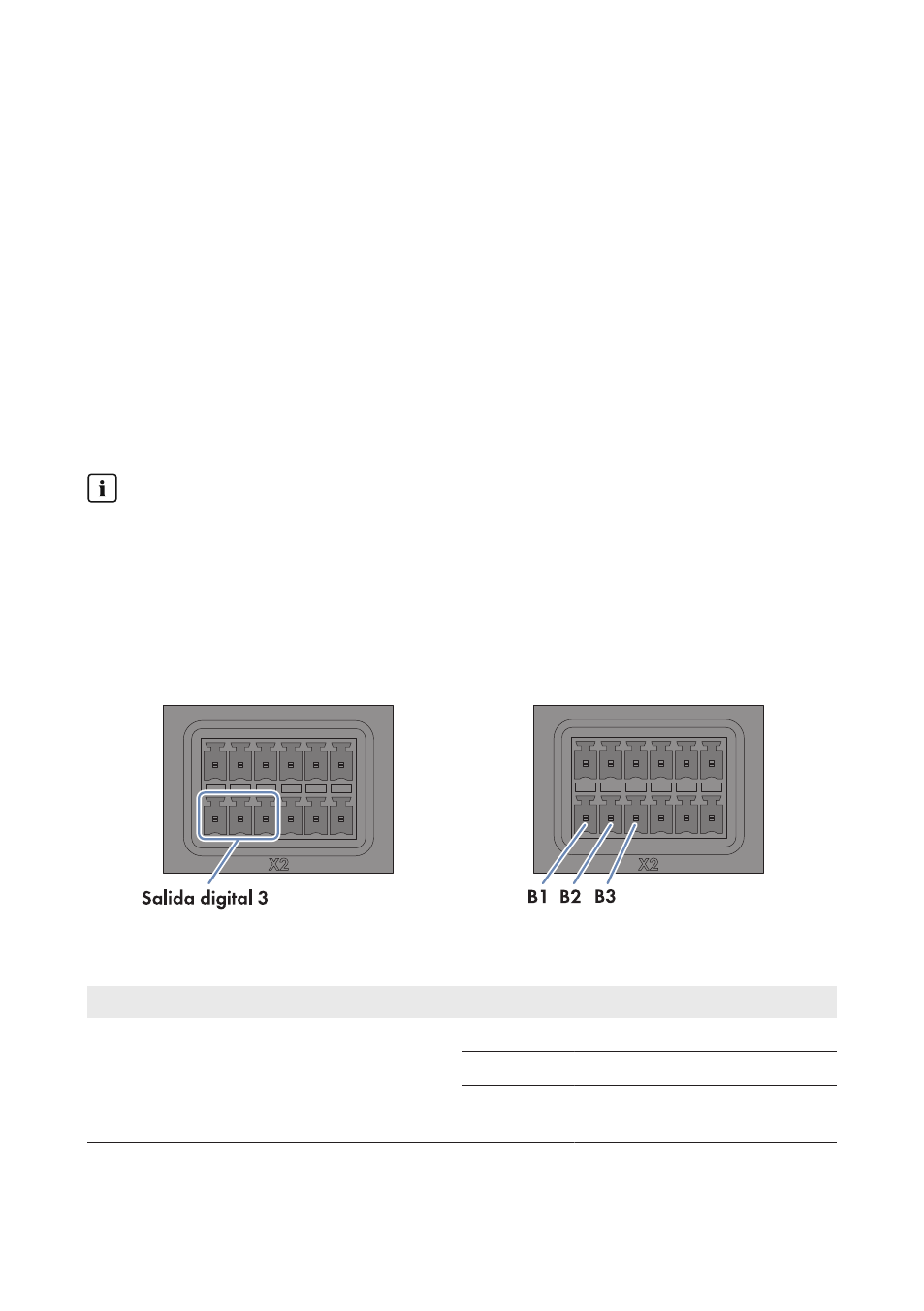

Imagen 26: Asignación del grupo de patillas Salida digital 3
Grupo de patillas
Relé
Patilla
Señal
Explicación
Salida digital 3
Contacto de acuse de recibo para la
limitación de la potencia activa actual
C
B1
NC
Contacto de cierre
B2
CO
Contacto inversor
B3
NO
Contacto de tra-
bajo
