7.2.1 Interfaz de usuario

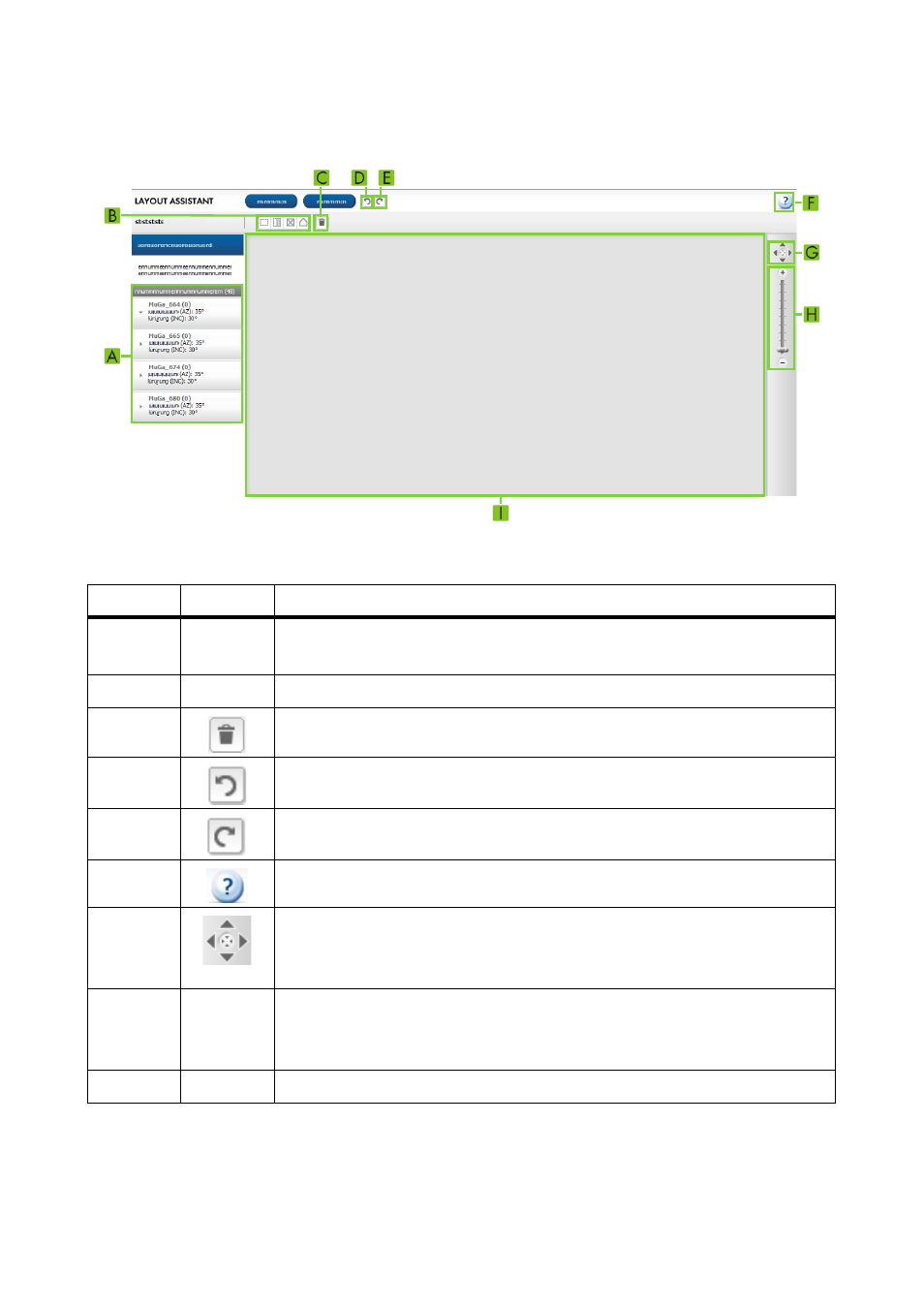

Imagen 6: Interfaz de usuario del Layout Assistant (ejemplo)
Posición Símbolo Explicación
A − Área para asignar los números de serie de los inversores a los módulos
fotovoltaicos y los inversores correspondientes.
B − Herramientas de dibujo.
C Botón para borrar el objeto seleccionado.
D Botón para deshacer la última acción.
E Botón para rehacer la última acción.
F Botón para abrir la ayuda.
G Botones para desplazar la representación. El botón del centro centra la
representación. Consejo: También puede desplazar la representación
manteniendo pulsado el botón izquierdo o derecho del ratón.
H − Botones y barra para ampliar y reducir la representación.
Consejo: También puede modificar la representación girando la
rueda del ratón.
I − Área de trabajo para crear el esquema de la instalación.
