SMA Solar Technology AG Vista general de equipos
Instrucciones de instalación Sensorbox-IES100914 17
LED de la Sunny SensorBox

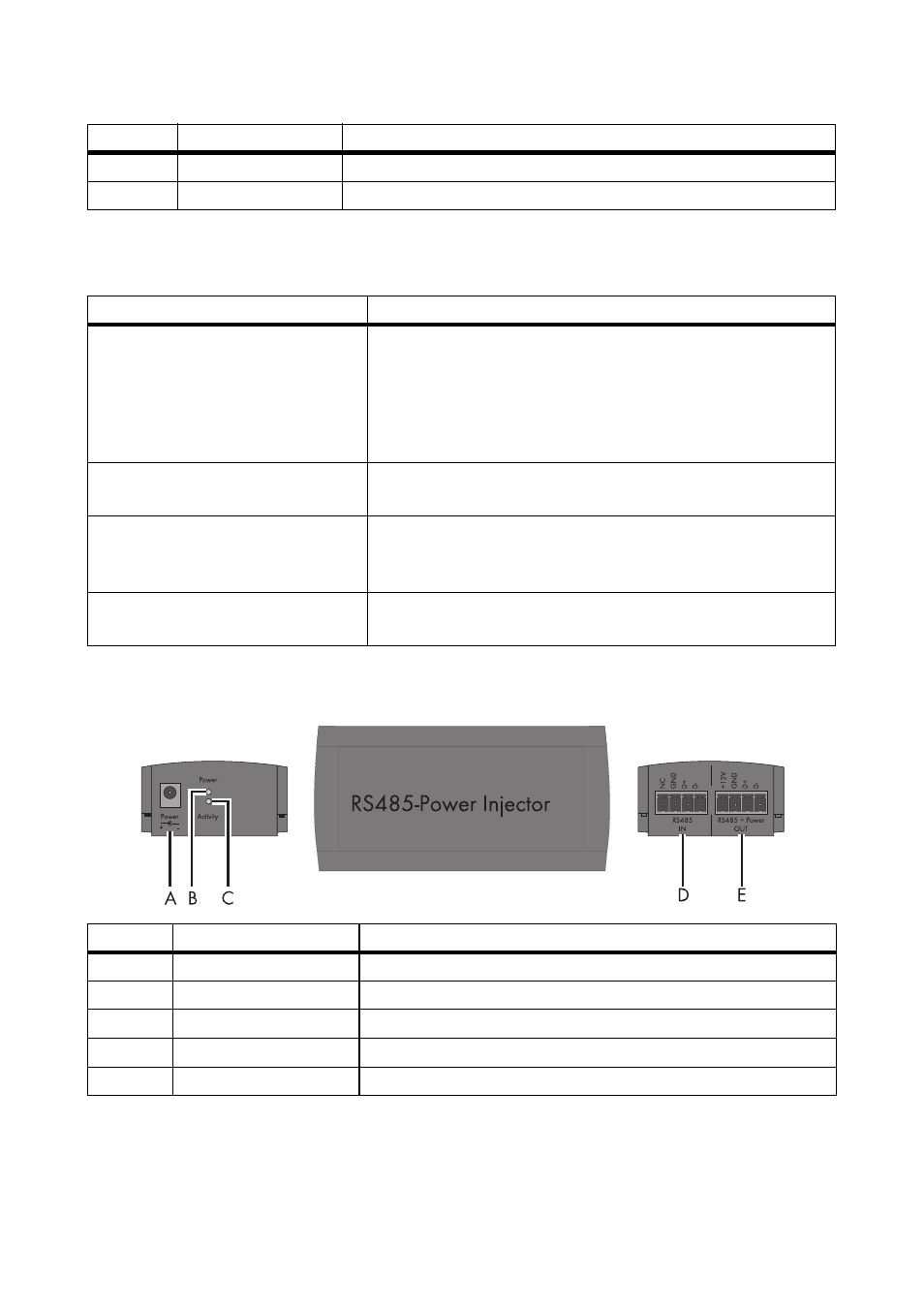

5.2 Vista general del RS485-Power Injector
F "F7: TmpMdul" Borne de conexión para el sensor de temperatura del módulo
G "F6: TmpAmb" Borne de conexión para el sensor de temperatura ambiente
Estado Significado
Apagado • La Sunny SensorBox no tiene corriente.
• Durante la fase de inicialización, el LED permanece
apagado durante 10 segundos.
• Durante un reseteo, el LED permanece apagado
durante 60 segundos.
Permanece encendido La Sunny SensorBox está conectada a la alimentación de
corriente y puede ponerse en servicio.
Parpadea 2 veces seguidas muy
rápido La Sunny SensorBox está conectada a la alimentación de
corriente y recibe datos a través del canal de comunicación
RS485.
Parpadea una vez por segundo Error del firmware (véase capítulo 11 “Localización de fallos”
(Página 70)).
Posición Denominación Significado
A "Power" Conexión para la fuente de alimentación
B "Power" LED LED para la alimentación de corriente
C LED "Activity" LED para el tráfico de datos
D "RS485 IN" Conexión para el bus de comunicación RS485
E "RS485 + Power OUT" Conexión para la Sunny SensorBox
Posición Denominación Significado
