Vista general de equipos
SMA Solar Technology AG
18
Sensorbox-IES100914
Instrucciones de instalación

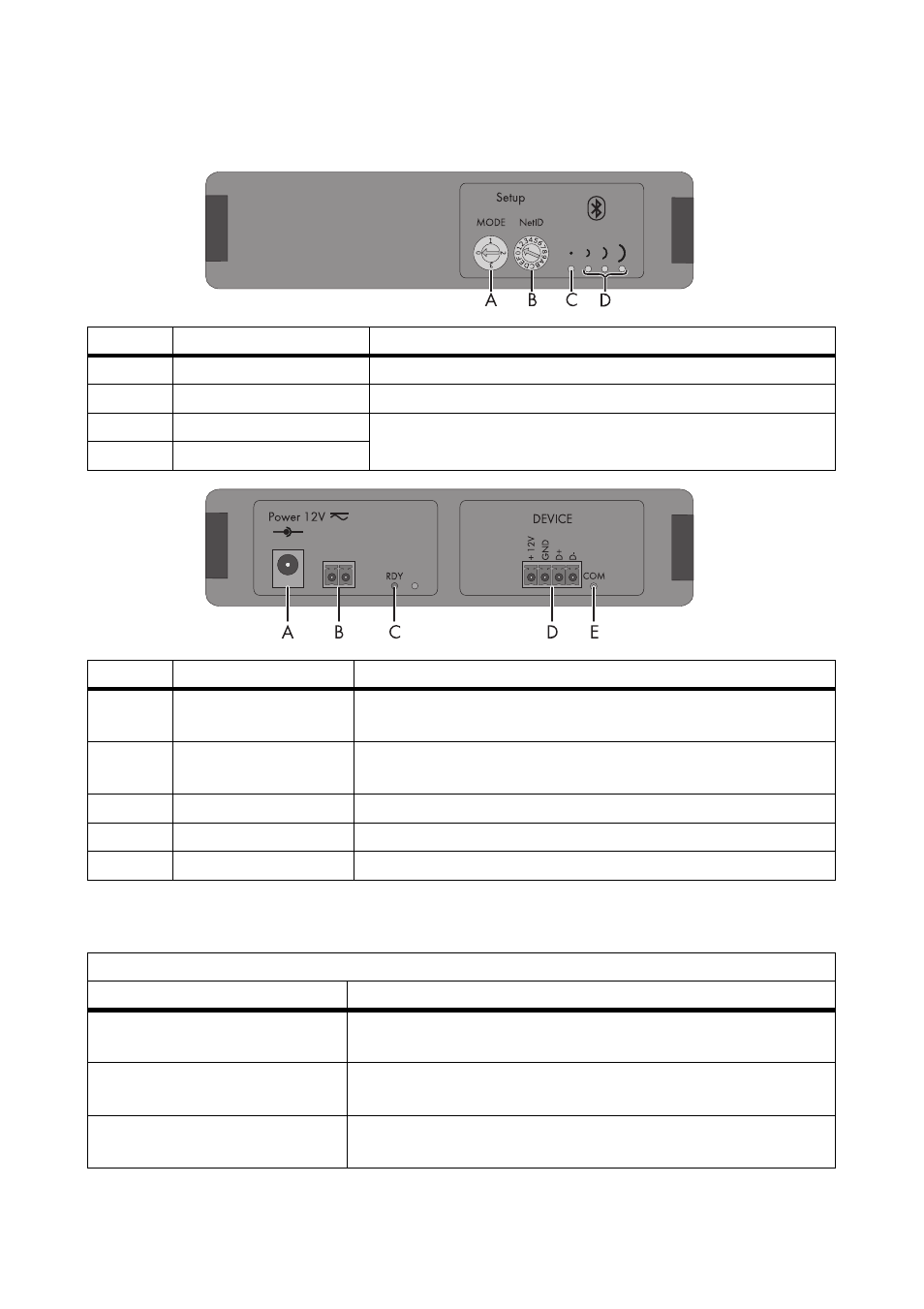

5.3 Vista general del SMA Power Injector con Bluetooth
5.3.1 LED para la alimentación de corriente
Posición Denominación
Significado
A
"MODE"
Interruptor giratorio para el modo de funcionamiento
B
"NetID"
Interruptor giratorio para NetID
C
LED Bluetooth (azul)
LEDs para la calidad de la conexión
D
LEDs Bluetooth (amarillo)
Posición Denominación
Significado
A
"Power 12V ≂ "
Conexión para la fuente de alimentación, la polaridad es
arbitraria
B
Conector hembra de 2
polos
Enchufe para la alimentación de corriente alternativa, la
polaridad es arbitraria
C
LED "RDY" (verde)
LED para la alimentación de corriente
D
"DEVICE"
Conexión para la Sunny SensorBox
E
LED "COM" (amarillo) LED para la comunicación de datos
LED RDY (verde)
Estado
Significado
Permanece encendido
La alimentación de corriente está bien. El equipo está en
funcionamiento.
Parpadea
La alimentación de corriente es crítica. El equipo está en
funcionamiento, pero no se garantiza un funcionamiento estable.
Apagado
Sin presencia de alimentación de corriente o muy baja. El equipo
no está en funcionamiento.
