SMA Solar Technology AG Desembalaje
Instrucciones de instalación PT100MNR-IES083510 7
3 Desembalaje

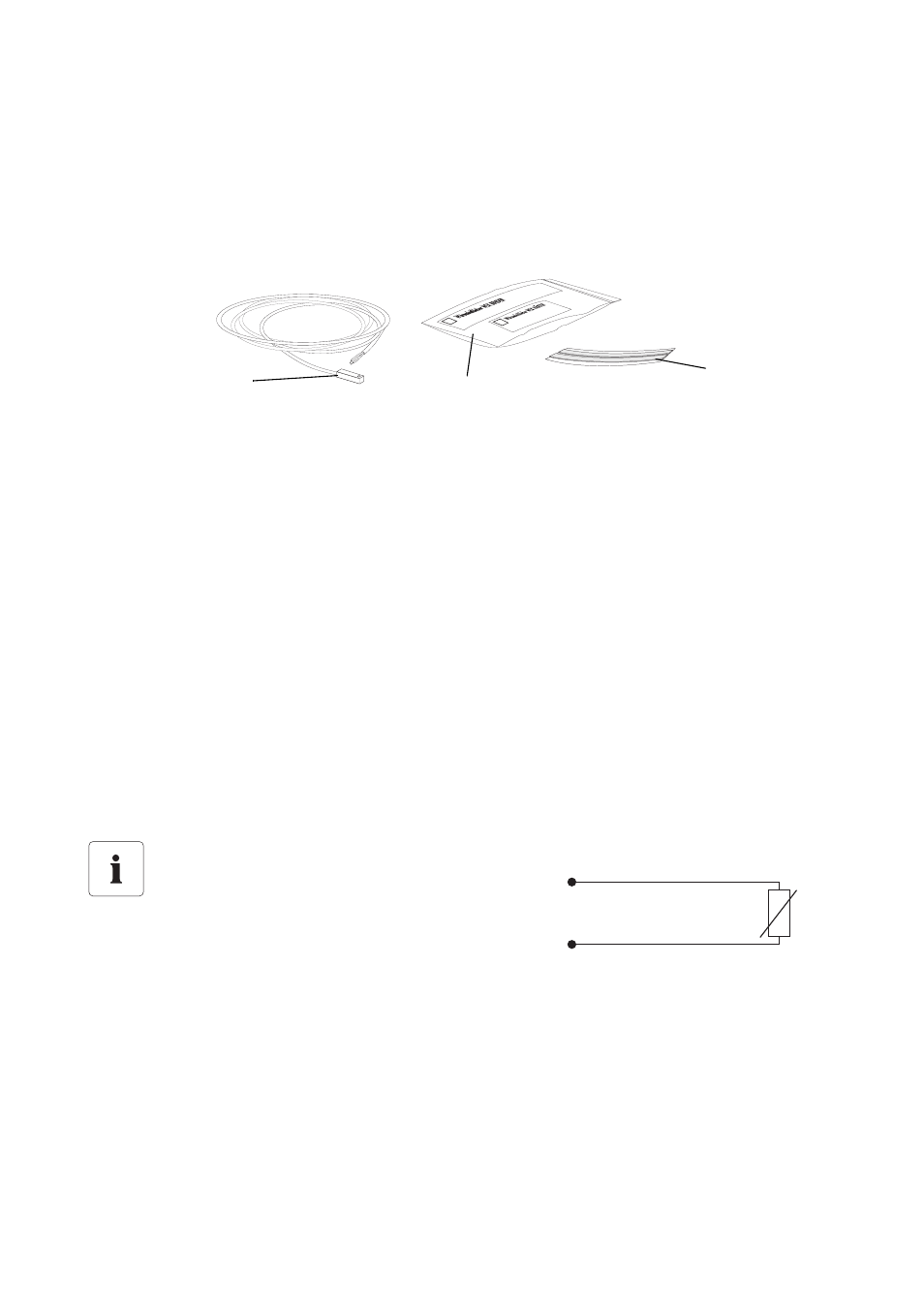

3.1 Volumen de suministro
PT100M-NR
3.2 Identificar el sensor de temperatura del módulo
Podrá identificar el sensor de temperatura del módulo a través de la medición de la resistencia. La
resistencia nominal es de R
0
=100 Ω (a 0 grados).
4 Montaje y conexión eléctrica
El sensor de temperatura del módulo PT100M puede conectarse al Sunny Boy Control Plus, al Sunny
Central o a la Sunny SensorBox. Tenga en cuenta la longitud de cable preconfeccionada de 2,5 m.
Si la longitud del cable no fuera suficiente, podrá alargarlo, por ejemplo, con una válvula
distribuidora mediante la técnica de 2 ó 4 conductores.
A 1 PT100M (sensor de temperatura del módulo con cable de 2,5 m)
B 1 Adhesivo térmico conductor (guantes de protección, endurecedor y aglutinante)
C 2 Tiras de cinta adhesiva
Técnica de 2 conductores
Al conectar el sensor de temperatura con
técnica de 2 conductores, la resistencia del
cable influye en la medición. Esto puede
provocar inexactitudes de medición
dependiendo de la longitud del cable.
Por esta razón, la técnica de 2 conductores sólo debe aplicarse con cables de poca
longitud (3 m como máximo) o cuando no se requiera una exactitud de medición
demasiado alta. Para aumentar la exactitud de medición, se recomienda la conexión con
técnica de 4 conductores.
A
B
C
