SMA Solar Technology AG Montaje y conexión eléctrica
Instrucciones de instalación PT100MNR-IES083510 9

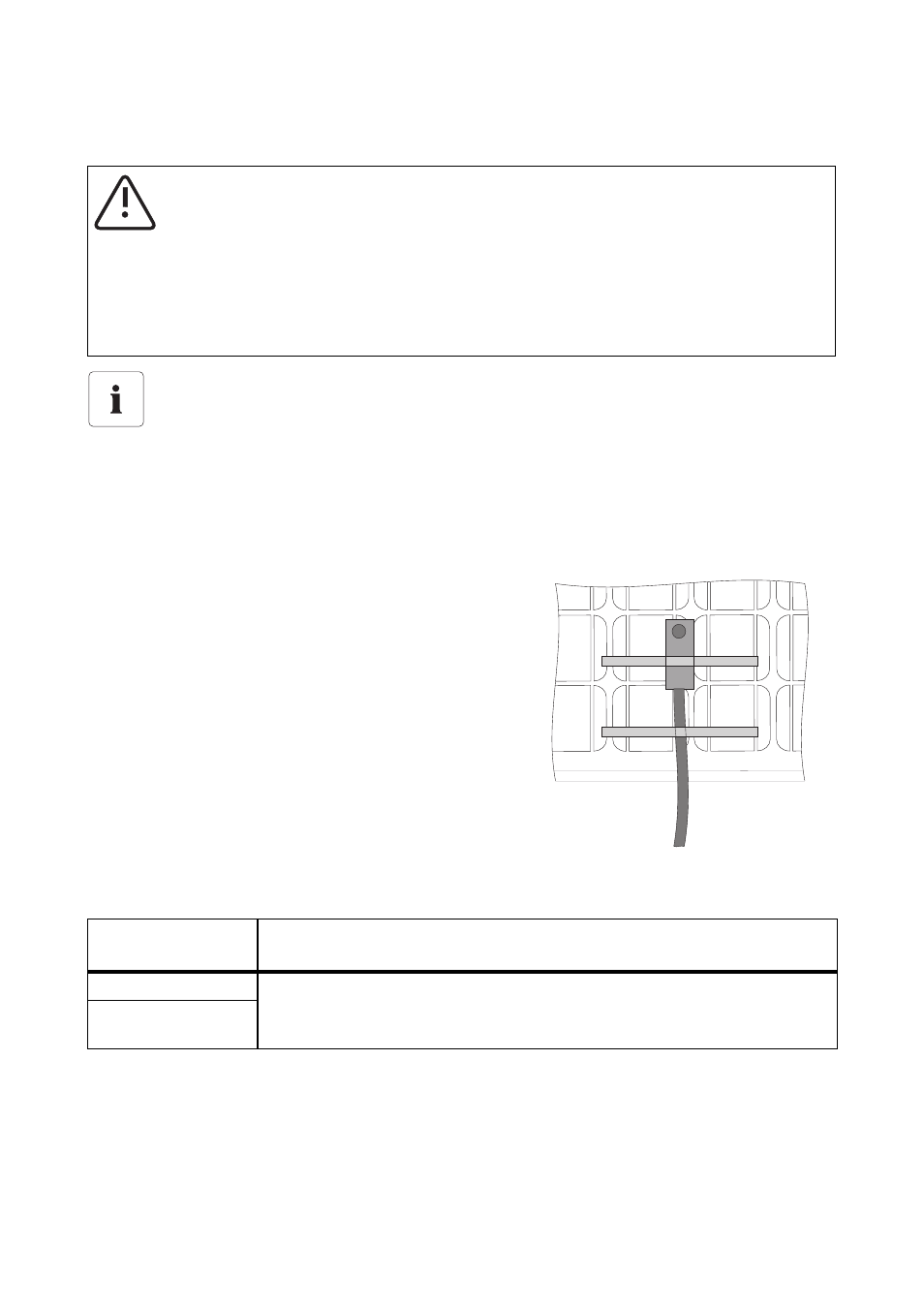

4.3 Montar el sensor
1. Determinar el lugar de montaje teniendo en cuenta la longitud del cable del sensor.
2. Limpiar el lugar de montaje.
3. Preparar el adhesivo térmico conductor siguiendo las instrucciones del fabricante.
4. Pegar el sensor de temperatura del módulo a la parte
de abajo de una célula solar con el adhesivo térmico
conductor suministrado.
5. Fijar el sensor de temperatura del módulo y el cable
con tiras de cinta adhesiva a la parte inferior de la
célula solar.
6. Después de que el adhesivo térmico conductor se
haya endurecido, podrá retirar las tiras de cinta
adhesiva.
☑ El sensor de temperatura del módulo está montado.
4.4 Esquema de conexiones
4.5 Conectar el sensor a la Sunny SensorBox
Podrá consultar el procedimiento para conectar el sensor a la Sunny SensorBox y configurarlo en las
instrucciones de instalación de la Sunny SensorBox. La documentación actual puede descargarse
desde la página www.SMA-Iberica.com o solicitarse a través de las vías de distribución habituales.
¡ATENCIÓN!
Abrasiones por contacto con el adhesivo térmico conductor.
• Llevar ropa, guantes y gafas de protección durante los trabajos.
• Evitar el contacto con piel, mucosa y ojos.
• Observar las indicaciones de seguridad y las instrucciones del fabricante del
adhesivo térmico conductor.
Adhesivo térmico conductor
Mezclar el adhesivo térmico conductor siguiendo las instrucciones del fabricante. Tenga
en cuenta los tiempos de mezcla y endurecimiento indicados por el fabricante.
Color de los
conductores Asignación
Rojo La asignación de conductores del sensor es arbitraria. No obstante, las
asignaciones de conexión deben tenerse en cuenta al utilizar la técnica de
4 conductores.
Blanco
