SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación DISU_SCUS-IA-spa-IUS111711 35
Orden de conexión de instalación fotovoltaica:
Para obtener un buen acceso a todas las conexiones de "home run" de CC contacte siempre desde
la fila trasera a la fila delantera y siempre desde abajo hasta el contacto superior dentro de cada fila.
El orden de conexión según números de "home run" se muestra en la ilustración 15 y en la tabla que
figura abajo.

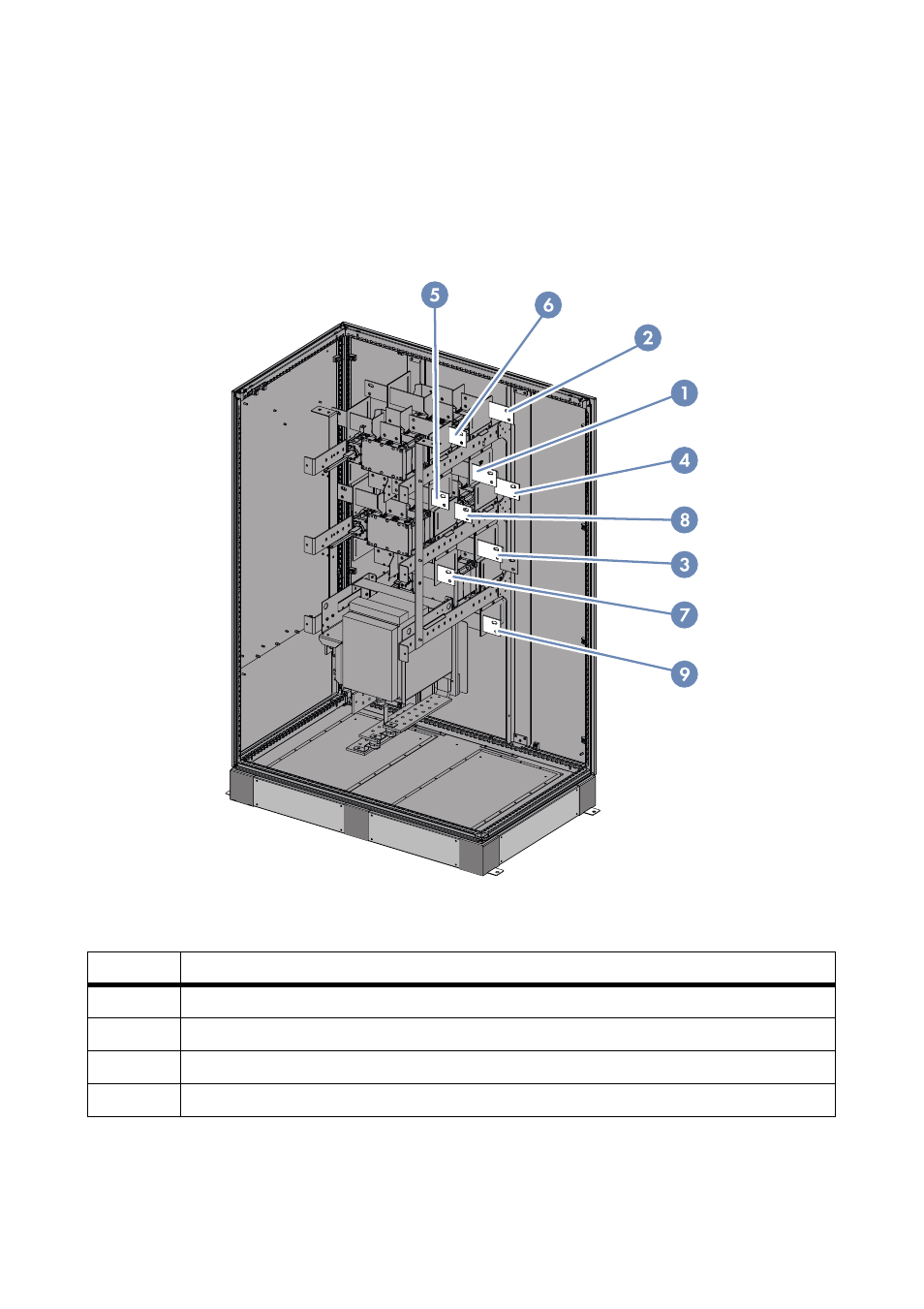

Figura 15: Números de "home run" de CC desde instalación fotovoltaica
Fila Número de "home run"
1 4 y 2
2 9, 3 y 1
3 8 y 6
4 7 y 5
