6 Conexión eléctrica
Instrucciones de instalación
DISU_SCUS-IA-spa-IUS111711
49
Conexión CA de la Disconnect Unit para Sunny Central 500HE-US/CA/
Sunny Central CP

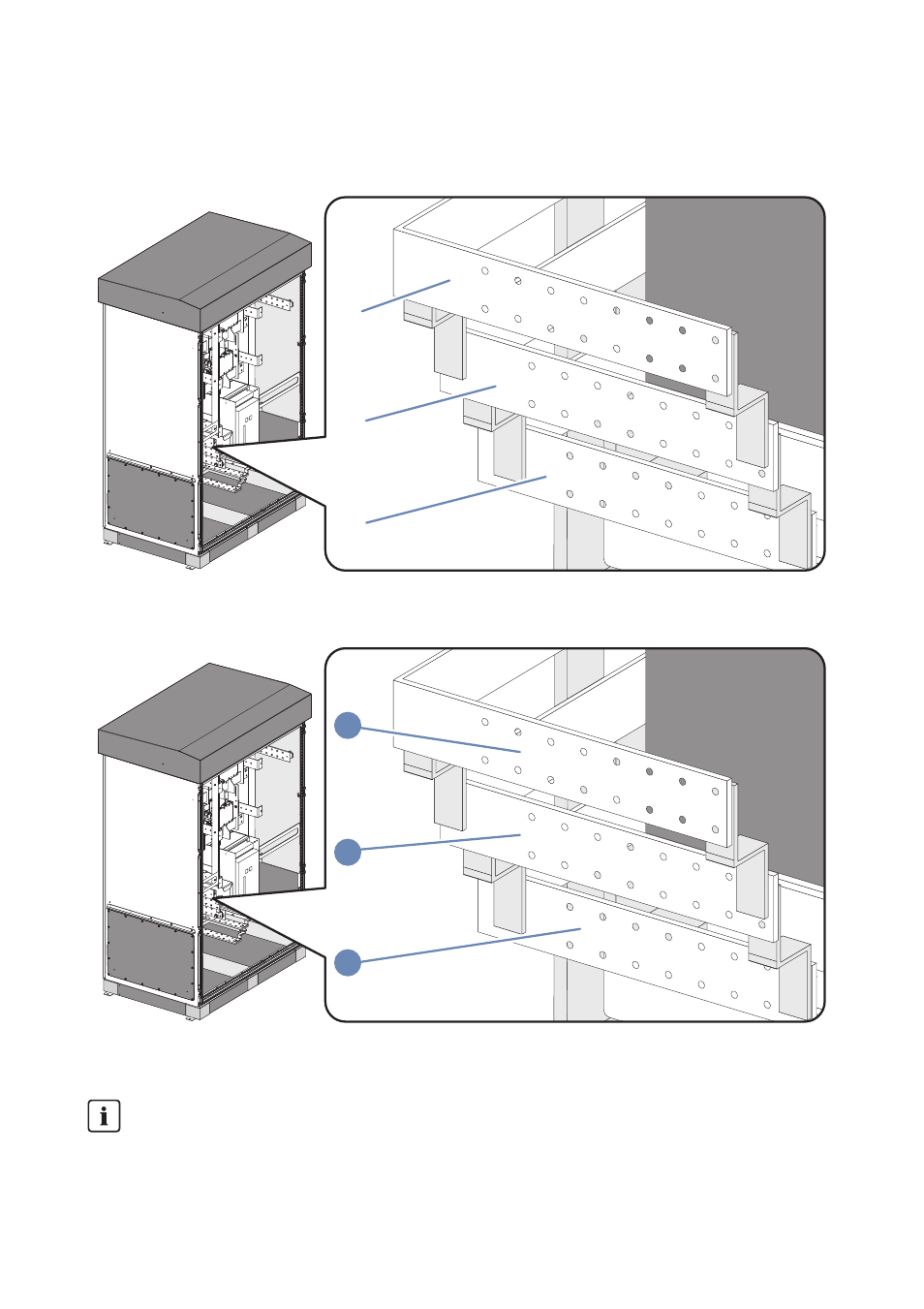

Figura 37: Vista general de conexión CA a inversor ‒ fases
Figura 38: Vista general del orden de conexión para interruptor CA a inversor
Disposición de elementos de conexión CA
A fin de garantizar un acceso irrestringido a todas las tuercas y tornillos con una llave
dinamométrica, coloque todos los bornes, tornillos, tuercas, arandelas y arandelas elásticas
del modo indicado en la ilustración que figura abajo.
A
B
C
3
2
1
