Posición Denominación
D Pantalla
La pantalla muestra datos de funcionamiento y fallos actuales.
E Tapa de la carcasa
* Opcional

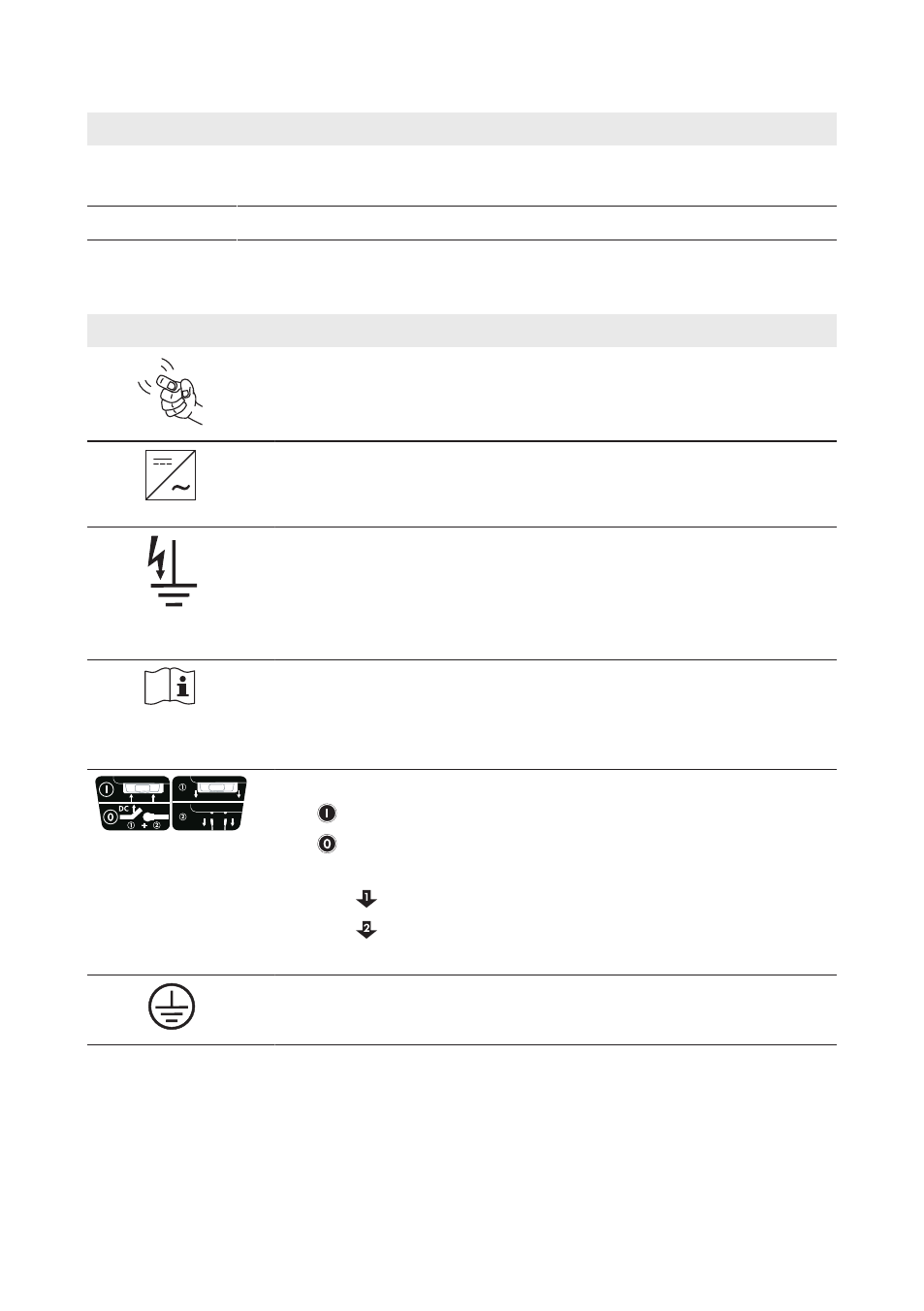

Símbolos del inversor y de la placa de características
Símbolo Explicación
Puede activar y manejar la pantalla mediante golpecitos a la tapa de la
carcasa (consulte el capítulo 9.3, página 47).
Inversor
Junto con el led verde, este símbolo indica el estado de funcionamiento
del inversor.
Fallo a tierra
Junto con el led rojo, este símbolo indica que hay un fallo a tierra en el
generador fotovoltaico o que al menos uno de los varistores del inversor
está averiado (para solucionarlo, consulte el manual de servicio técnico
en www.SMA-Solar.com).
Téngase en cuenta la documentación
Junto con el led amarillo, este símbolo indica un fallo o un error (para so-
lucionarlo, consulte el manual de servicio técnico en www.SMA-Solar.-
com).
Funcionamiento del ESS*:
• Cuando el ESS está introducido, el circuito de CC está cerrado.
• Para abrir el circuito eléctrico de CC, siga en orden los
siguientes pasos:
– Desenchufe el ESS.
– Desbloquee y retire todos los conectadores de enchufe
de CC.
Conductor de protección
Este símbolo señaliza el lugar para conectar un conductor de protección.
