6.3.2 Conexión del inversor a la red pública

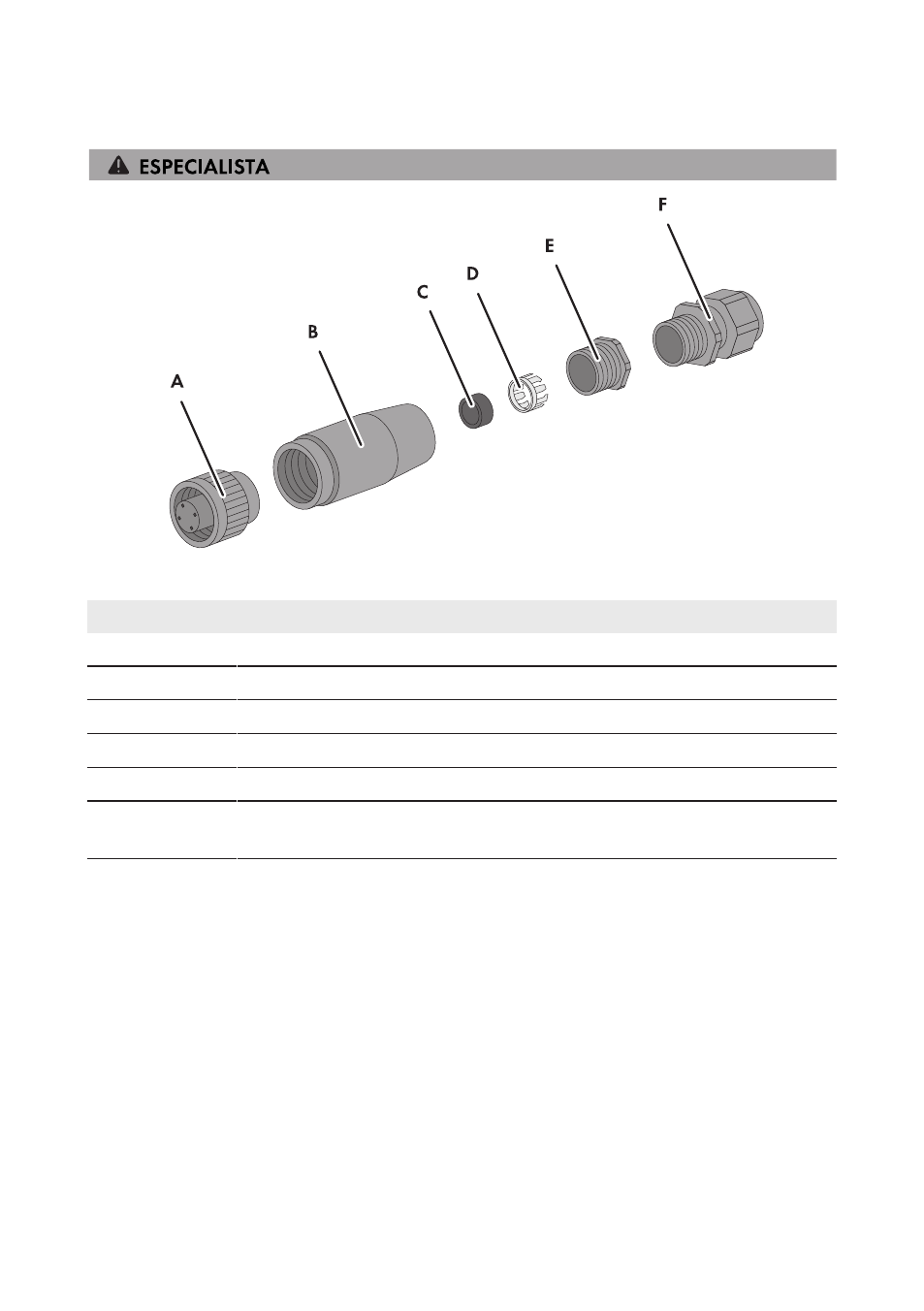

Imagen 8: Componentes de la caja de conexión de CA
Posición Denominación
A Conexión hembra
B Casquillo roscado
C Anillo de junta PG13,5
D Anillo de apriete PG13,5
E Tornillo de presión PG13,5 para cables de 7 mm a 10 mm de diámetro
F Racor atornillado para cables M20x1,5 para cables de 10 mm a 14 mm de
diámetro
Requisitos:
☐ Deben cumplirse las condiciones de conexión del operador de red.
☐ La tensión de red debe encontrarse dentro del rango permitido. El rango de trabajo exacto
del inversor está especificado en los parámetros de funcionamiento (consulte la descripción
técnica “Parámetros de funcionamiento” en www.SMA-Solar.com).
Procedimiento:
1. Elija el racor atornillado para cables adecuado para el cable de CA.
2. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
3. Pele el cable de CA 30 mm.
4. Corte 5 mm de L y N.
5. Pele 4 mm de L, N y PE.
