Localización de fallos SMA Solar Technology AG
78 SB25-30TLST-21-IA-es-13 Instrucciones de instalación
11.5 Comprobación de la existencia de un fallo a tierra en el
generador fotovoltaico
Si el led rojo se ilumina y el inversor muestra los números de evento “3501”, “3601” o “3701”,
probablemente exista un fallo a tierra en el generador fotovoltaico.
Compruebe si se ha producido un fallo a tierra en los strings según se describe a continuación:
1. Desconecte el inversor de la tensión y ábralo (consulte el capítulo 8.2 “Desconexión del
inversor de la tensión” (página 57)).

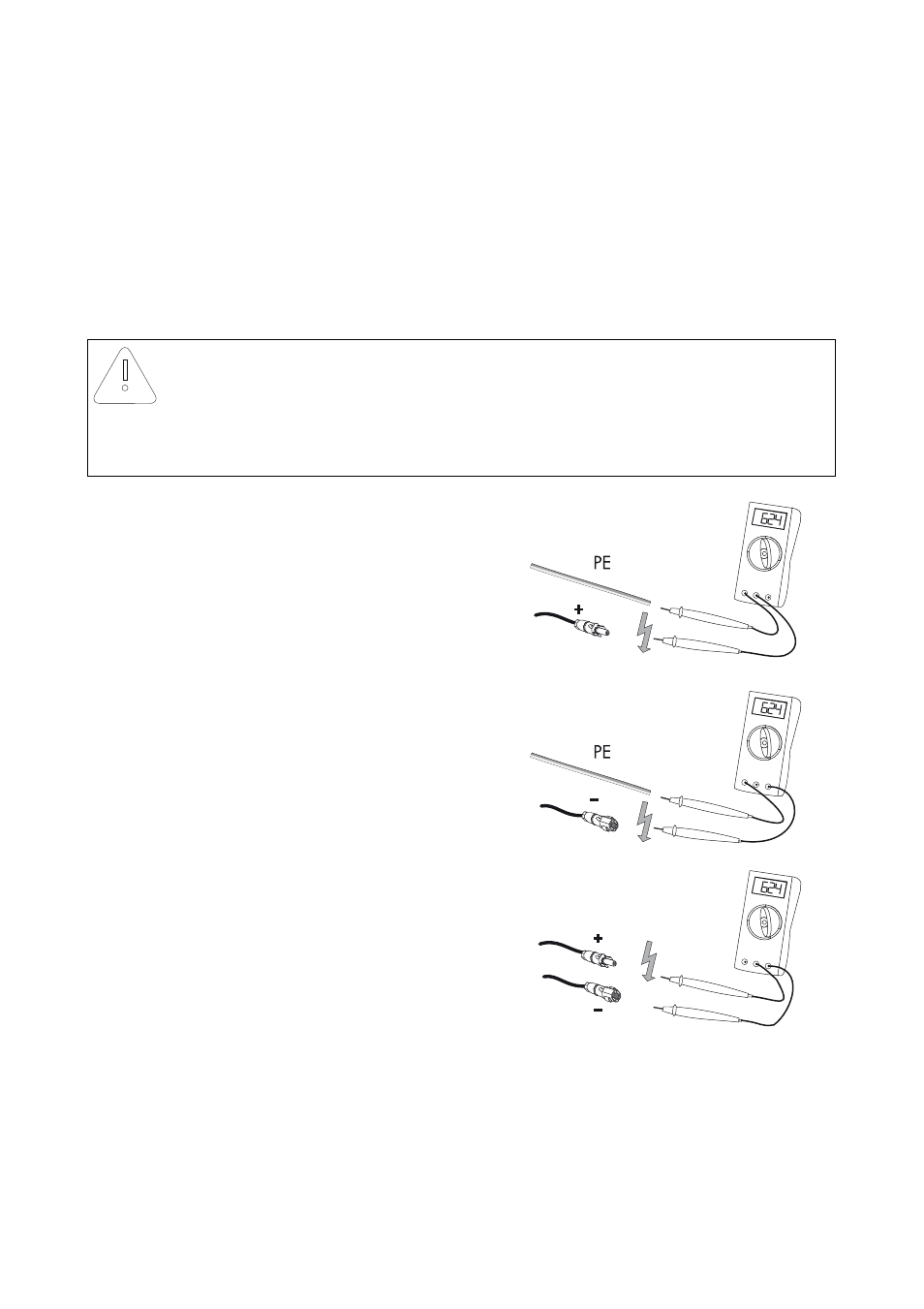

2. Mida las tensiones entre el polo positivo de cada
string y el potencial de tierra (PE).
3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra (PE).
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
PRECAUCIÓN
El equipo de medición puede quedar irreparablemente dañado a causa de
tensiones demasiado altas.
• Use solo equipos de medición con un rango de tensión de entrada de CC de hasta
1 000 V como mínimo.
