SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB25-30TLST-21-IA-es-13 79
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo contra
potencial de tierra y polo negativo contra potencial de tierra de un string se corresponde
aproximadamente a la tensión entre el polo positivo y el polo negativo, se ha producido un
fallo a tierra.
Ubicación del fallo a tierra
Mediante la relación de las tensiones medidas entre el polo positivo contra potencial de tierra
(PE) y el polo negativo contra potencial de tierra (PE) se puede determinar la ubicación
aproximada del fallo a tierra.

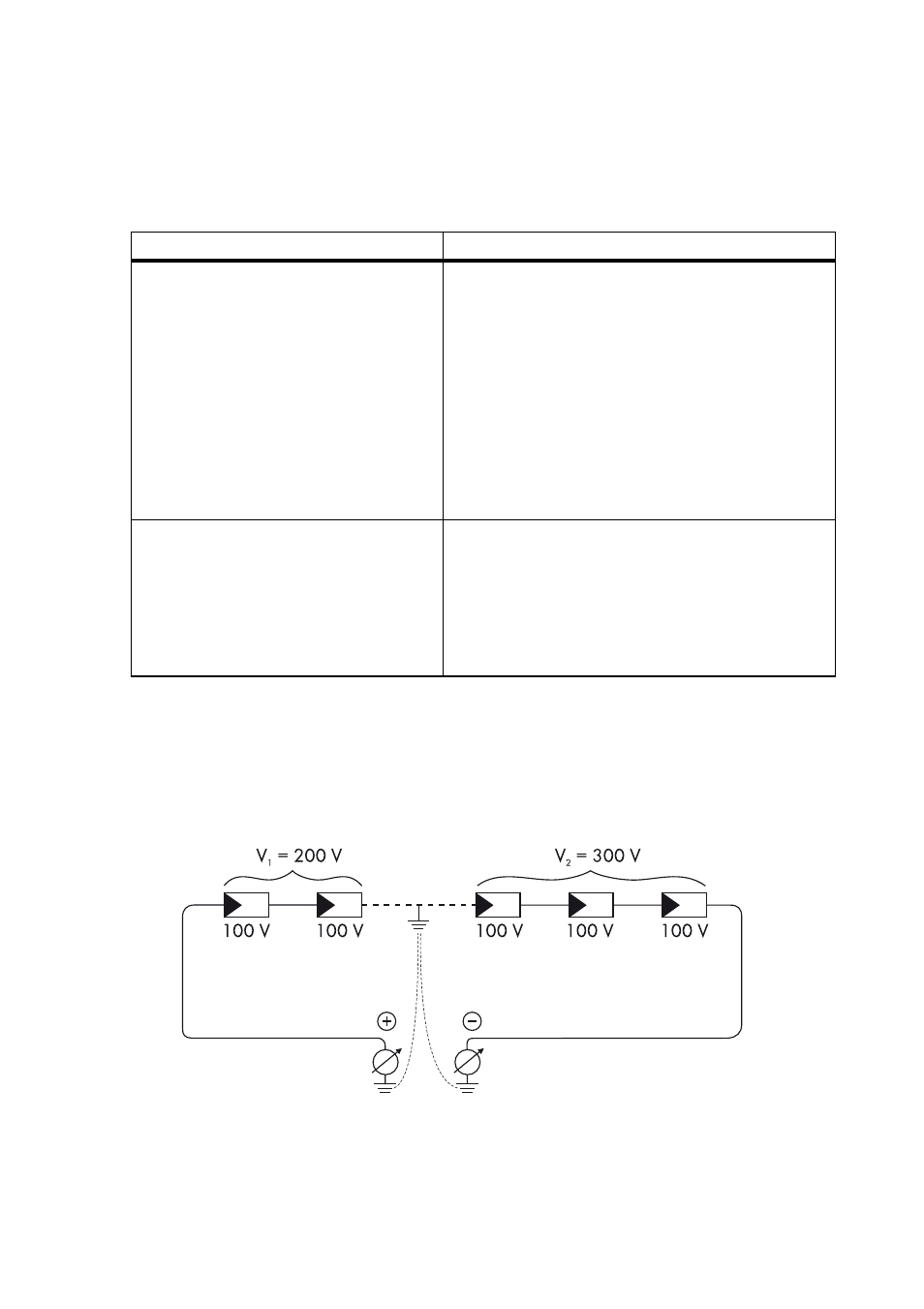

Ejemplo:
En este caso, el fallo a tierra se ha producido entre el segundo y el tercer módulo fotovoltaico.
☑ La prueba de fallo a tierra ha finalizado.
Resultado Medida
☑ Se ha detectado un fallo a tierra. • El instalador del generador fotovoltaico debe
eliminar el fallo a tierra en el string afectado
antes de conectarlo de nuevo al inversor.
Puede determinar la localización del fallo a
tierra mediante el gráfico que se representa
más abajo.
• No vuelva a conectar el string averiado.
• Vuelva a poner en funcionamiento el inversor
(consulte el capítulo 7.1 “Puesta en servicio
del inversor” (página 51)).
☑ No se ha detectado ningún fallo
a tierra.
Probablemente uno de los varistores con control
térmico esté averiado.
• Revise el funcionamiento de los varistores
(consulte el capítulo 11.6 “Comprobación
del funcionamiento de los varistores”
(página 80)).
