SMA SB 2000HF-US Installation - Manual (Página 18)

Instalación SMA America, LLC
18 FMK20-30HFUS-spa-IUS111610 Instrucciones de instalación
4.6 Montar el inversor
"5&/$*“/
Peligro de lesiones causadas por la caída y durante la instalación de los componentes
del inversor.
• Tenga en cuenta el peso de las piezas de hasta 40 lb (18 kg) a la hora de proceder al
montaje.
• Levante las piezas del inversor sujetándolas siempre con las dos manos.
13&$"6$*“/
Observe las instrucciones de instalación del inversor.
• Realice todos los trabajos de montaje y de instalación del inversor según las instrucciones de
instalación del inversor.

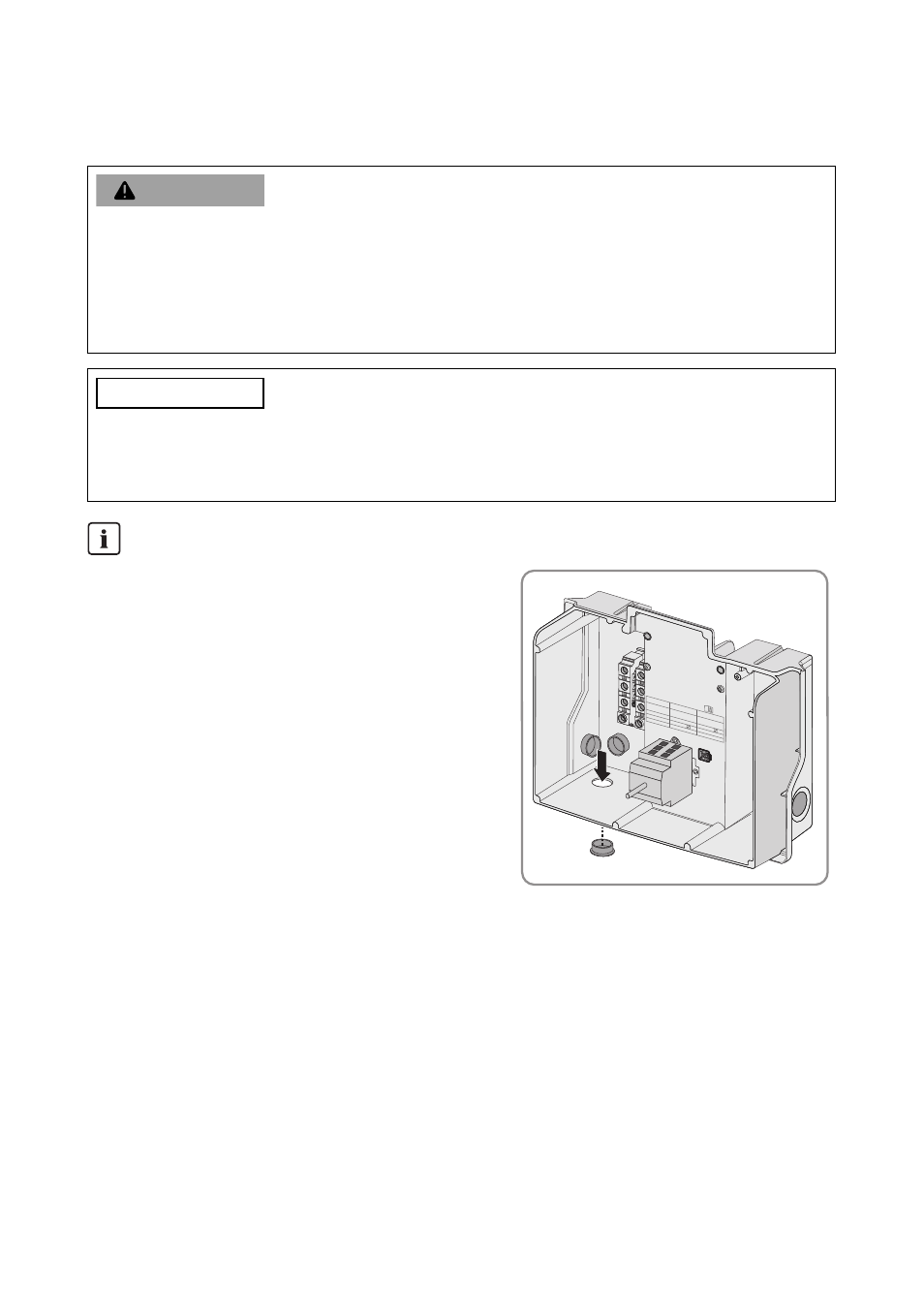

Retirar el tapón
Los cables de CA y CC se pueden introducir en el
SMA DC-Disconnect desde abajo y desde atrás.
Retire los tapones correspondientes antes de
montar el SMA DC-Disconnect.
One and Two String Wiring
(for m ore strin gs and furth er in forma tion se e man ual)
One and Two String Wiring
(for more strings and further information see manual)
DC + DC +
Negativ e Gro undin g
Negative Grounding
Positiv e Gro undin g
Positive Grounding
DC - DC -
UNGR OUN DED
UNGROUNDED
GROU NDED GROUNDED
GROU NDED GROUNDED
UNGR OUN DED
UNGROUNDED
GROU NDED GROUNDED
GROU NDED GROUNDED Termin al Terminal = ~ Termin al Terminal = ~
Facing - Facing -
Facing + Facing +
Inverte r Wire black (-)
Inverter Wire black (-)
Inverte r Wire red (+ )
Inverter Wire red (+)
PLUG -IN GROUNDING PLUG-IN GROUNDING
