SMA America, LLC Instalación
Instrucciones de instalación FMK20-30HFUS-spa-IUS111610 19

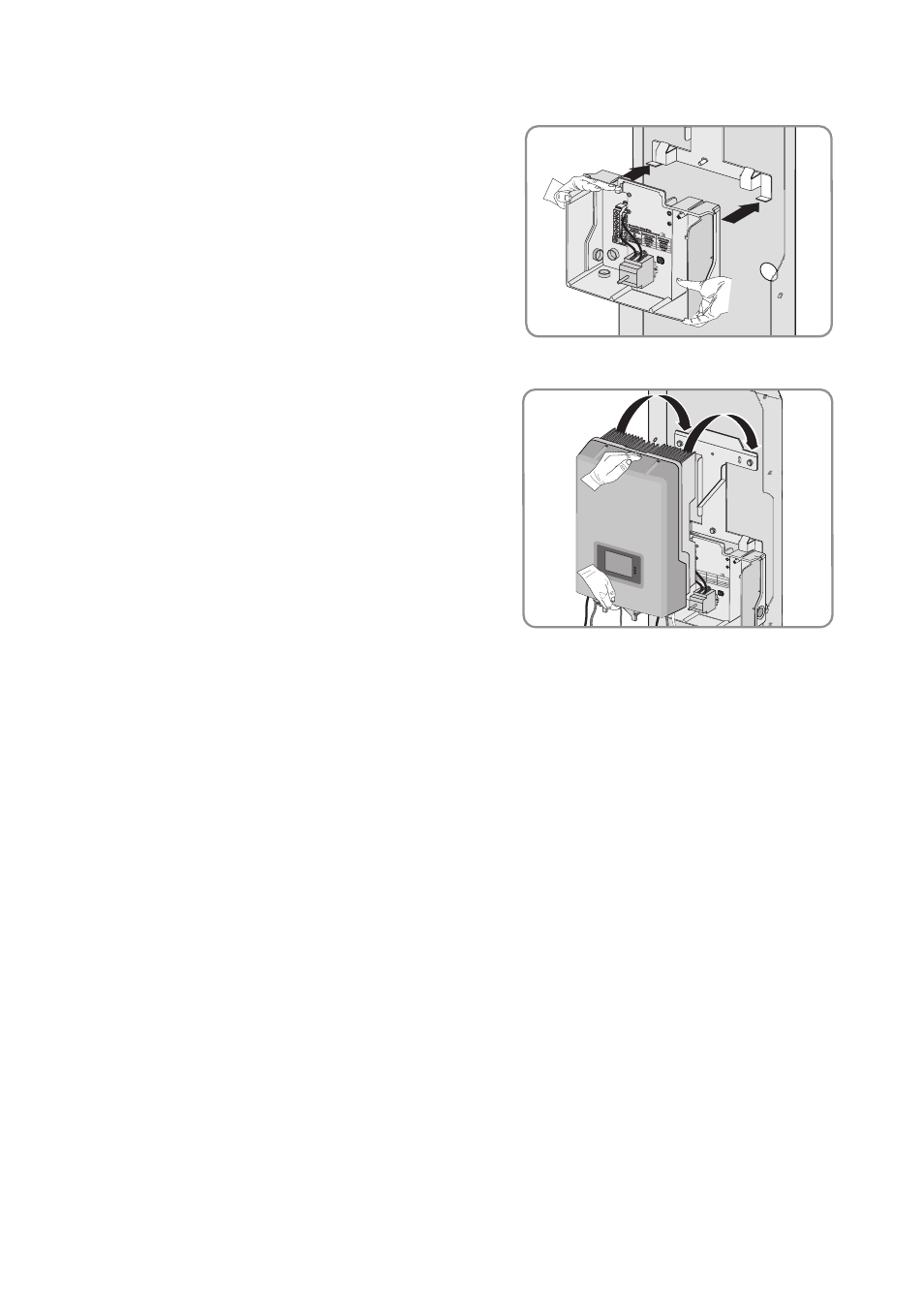

1. Inserte el SMA DC-Disconnect desde delante en el
soporte mural hasta escuchar el sonido de encaje
en el lado izquierdo y derecho.
2. Inserte el inversor desde arriba en el soporte mural
y el SMA DC-Disconnect. No dañe ni aplaste las
conexiones y cables de conexión.
One a nd Tw o Strin g Wirin g (for more strings an d further in formation see manual)
One and Two String Wiring
(for more strings and further information see manual)
DC + DC + Negati ve Gro unding Negative Grounding Positiv e Gro unding Positive Grounding
One a nd Tw o String DC-W iring One and Two String DC-Wiring DC - DC - UNGR OUN DED UNGROUNDED GROU NDED GROUNDED
GROU NDED GROUNDED
UNGR OUN DED UNGROUNDED GROU NDED GROUNDED
GROU NDED GROUNDED Termin al Terminal = ~ Termin al Terminal = ~ Facing - Facing - Facing + Facing +
Inverter Wire black (-) Inverter Wire black (-) Inverter Wire red (+) Inverter Wire red (+) PLUG -IN G ROUN DING PLU G-IN GROUNDING
