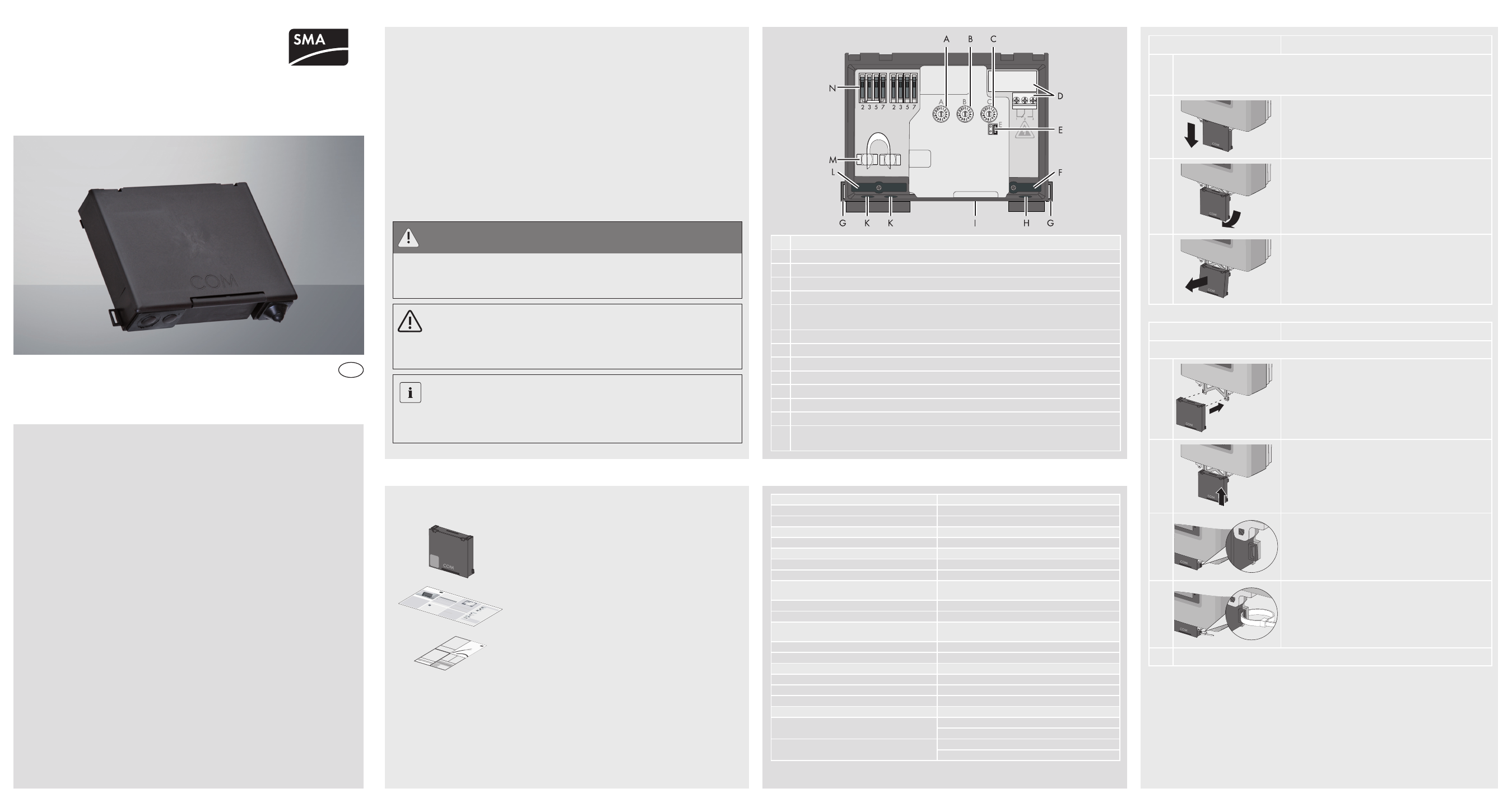

Accesorios para SUNNY BOY 2000HF/2500HF/3000HF
RS485-Quick Module
Instrucciones de instalación
485Q-Module-IES111830 | IMES-485QMODULE | Versión 3.0
Si tiene problemas técnicos con nuestros productos, póngase en contacto con la ayuda
técnica de SMA. Para ayudarle de forma eficaz, necesitamos que nos facilite la siguiente
información:
• Número de serie del RS485-Quick Module
• Tipo de inversor
• Número de serie del inversor
• Tipo y número de módulos fotovoltaicos conectados
• Número del evento o indicación del display del inversor
• Tipo de comunicación (en caso necesario)
SMa Ibérica tecnología Solar, S.L.
Avda. de les Corts Catalanes, 9
Planta 3, Oficinas 17 – 18
08173 Sant Cugat del Vallès (Barcelona)
Tel. +34 900 14 22 22
Fax +34 936 75 32 14
[email protected]
www.SMA-Iberica.com
Compruebe que el volumen de suministro esté completo y que no presente daños externos
visibles. Si falta algún componente o ve algún daño, póngase en contacto con su proveedor.
RS485-Quick Module
Instrucciones de instalación
Cartel con el principio de cableado del RS485
Uso previsto
Recibirá el RS485-Quick Module como kit de reequipamiento o como parte del volumen de
suministro del inversor.
El RS485-Quick Module sólo se puede usar en los inversores de SMA del tipo Sunny Boy
2000HF/2500HF/3000HF. Tenga en cuenta también las instrucciones de instalación de cada
inversor.
El RS485-Quick Module dispone de una interfaz RS485 y un relé multifunción. Mediante
la interfaz RS485, puede establecer una comunicación RS485 por hilos entre los tipos de
inversores arriba mencionados.
El relé multifunción controla el aviso de fallos o las cargas externas según la potencia que
suministre el inversor. En el área de descargas de www.SMA-Iberica.com encontrará la
descripción técnica “Relé multifunción y OptiTrac Global Peak” en la que se explican otras
funciones del relé multifunción (a partir de la versión 2.10 del firmware).
Indicaciones de seguridad
¡PELIGRo!
Peligro de electrocución debido a altas tensiones en el inversor.
• Todos los trabajos en el inversor deben ser realizados exclusivamente por
instaladores eléctricos cualificados.
• Desconecte el inversor en los lados de CA y CC tal y como se describe en las
instrucciones de instalación del inversor.
¡PRECaUCIÓn!
El RS485-Quick Module o el inversor pueden resultar dañados
debido a descargas electrostáticas.
• Antes de tocar ningún componente, póngase a tierra tocando la toma (PE) o un
objeto conectado a tierra.
Longitud de los cables
Al poner los cables, asegúrese de que todos sean lo suficientemente largos como
para poder conectar el RS485-Quick Module al inversor. Una vez realizada la
conexión, procure que el Quick Module RS485 se introduzca 10 cm en el inversor
(véase "Montaje").
Descripción
A Interruptor giratorio para la configuración del país de instalación (interruptor A)
B Interruptor giratorio para la configuración del idioma del display (interruptor B)
C Interruptor giratorio para la configuración de la comunicación Bluetooth (interruptor C)
D Relé multifunción y borne de conexión
E Conexión puente para la configuración provisional del idioma en inglés, p. ej. para
aplicaciones de servicio (E)
F Descarga de tracción
G Ojal para asegurar con una abrazadera para cables
H Apertura de la carcasa para la conexión del relé multifunción
I Ranura para tarjeta SD
K Manguito protector de cable con tapón para la conexión al bus RS485
L Descarga de tracción
M Bornes apantallados con 2 láminas de cobre autoadhesivas
N Dos bornes de resorte de 4 polos para la conexión al bus RS485 con una resistencia
de terminación
VISta GEnERaL DEL PRoDUCto REEMPLazo DEL RS485-QUICk MoDULE
Conexiones
Bus de campo 2 x 4 bornes de resorte
Relé multifunción Borne roscado de 3 polos
Comunicación
Interfaces de comunicación RS485, Bluetooth
alcance máximo de comunicación
RS485 1.200 m
Bluetooth al aire libre 100 m
Condiciones ambientales durante el funcio-
namiento
Temperatura ambiente –25 °C … +60 °C
Humedad relativa (sin condensación) 5 % … 95 %
Condiciones ambientales de almacena-
miento
Temperatura ambiente –40 °C … +85 °C
Humedad relativa 5 % … 95 %
Datos generales
Anchura x altura x profundidad 124 mm x 97,5 mm x 27 mm
Peso 180 g
Lugar de montaje En el inversor
Datos del relé multifunción
Tensión CA: máx. 240 V
CC: máx. 30 V
Corriente CA: máx. 1,0 A
CC: máx. 1,0 A
DatoS téCnICoS
Desmontaje
1. Desconecte el inversor en los lados de CA y de CC tal y como se describe en las
instrucciones de instalación del inversor. Si hay un relé multifunción conectado,
desconecte la tensión de alimentación del relé multifunción.
2. Saque el Quick Module incorporado hasta el primer
tope.
3. Presione levemente el Quick Module hacia delante
hasta que los topes de guía quepan a través de las
aperturas del soporte.
4. Saque el Quick Module del soporte.
Montaje
Monte el RS485-Quick Module con cuidado en el inversor.
1. Encaje el RS485-Quick Module en las aperturas
previstas del soporte.
2. Empuje el RS485-Quick Module hacia arriba por la
ranura guía hasta que encaje.
3. Compruebe que el RS485-Quick Module esté fijado
correctamente. Las presillas de seguridad del RS485-
Quick Module y del soporte deben estar superpuestas
de forma precisa.
4. Aseguramiento mecánico:
Para evitar que alguien tire sin querer del RS485-Quick
Module, fíjelo mediante una abrazadera para cables.
Para ello, introduzca la abrazadera a través de las
dos presillas de seguridad superpuestas y apriétela.
☑ El RS485-Quick Module está montado.
