ConExIÓn DEL RELé MULtIfUnCIÓn ConExIÓn aL bUS RS485

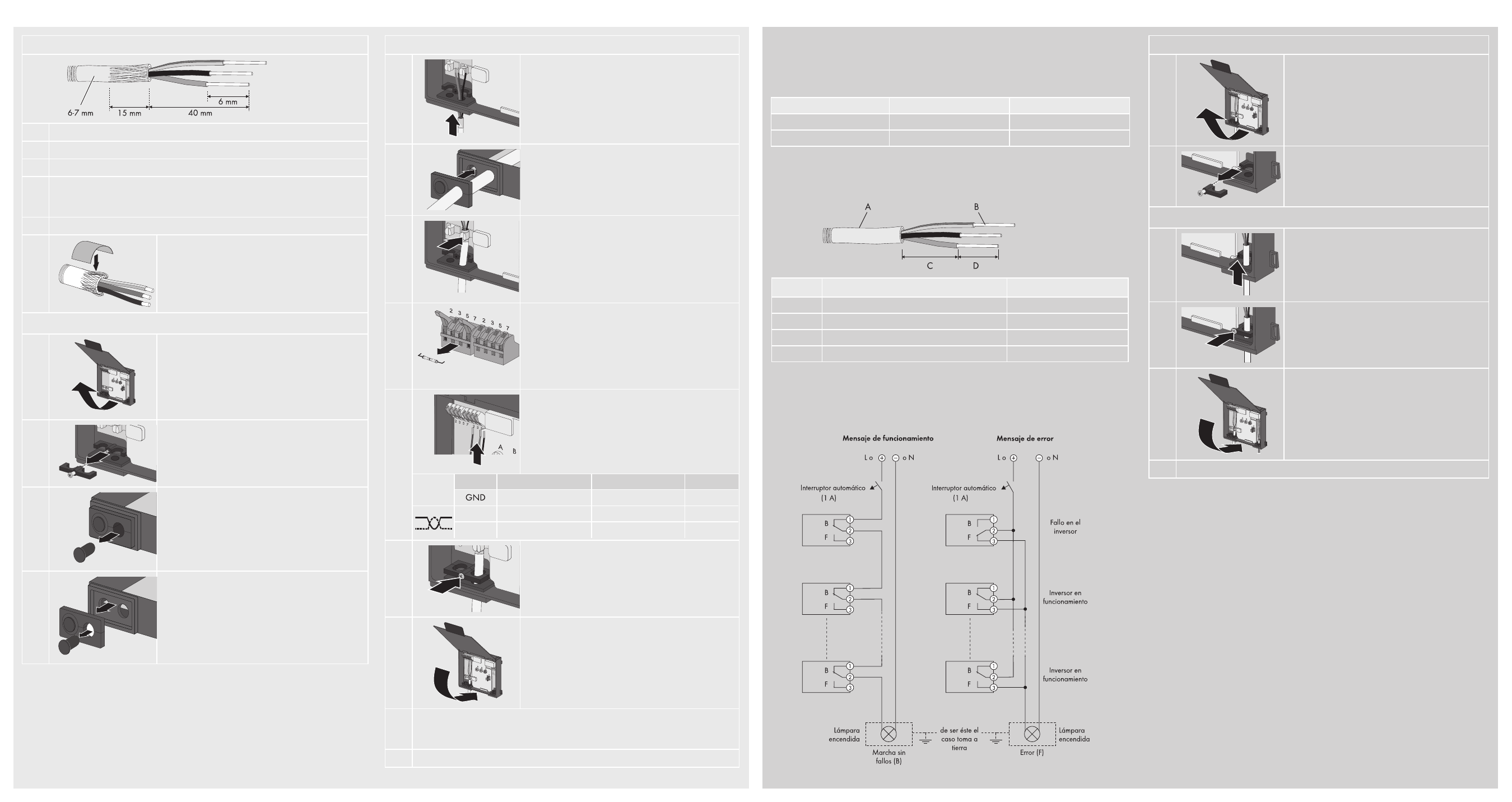

Preparación del cable
1. Utilice un cable con un diámetro de entre 6 y 7 mm.
2. Retire 40 mm del revestimiento del cable.
3. Corte 15 mm del apantallamiento del cable y dóblelo hacia atrás.
4. Corte los conductores no utilizados hasta el revestimiento para evitar un
cortocircuito. Serán necesarios 3 conductores, 2 de ellos deberán trenzarse (véase
"Conexión de los cables del bus RS485", paso 9).
5. Pele los conductores aprox. 6 mm.
6. Cubra el apantallamiento del cable con la lámina
adhesiva conductiva incluida en el suministro.
Preparación del RS485-Quick Module
1. Abra la tapa del RS485-Quick Module.
2. Afloje el tornillo de la descarga de tracción y retire el
puente de apriete.
3. Retire el tapón de la boquilla de paso derecha (en
caso de que haya 2 cables conectados, retire ambos
tapones).
4. Retire el manguito protector de cable.
Conexión de los cables del bus RS485
5. Coloque el cable e introdúzcalo en el RS485-Quick
Module a través de la boquilla de paso.
6. Vuelva a colocar el manguito protector de cable.
7. Introduzca el cable con el apantallamiento en el borne
apantallado.
8. Si se conecta un cable (inversor en el medio del bus de
comunicación RS485) la resistencia queda insertada.
Si la resistencia no está insertada, vea el cartel con el
principio de cableado del RS485.
Si se conectan 2 cables (inversor en el medio del bus
RS485), retire la resistencia del conector de terminación
izquierdo.
9. Conecte los conductores a los bornes de resorte y anote
sus colores.
Señal RS485-Quick Module Color del conductor bus RS485
5 5
Data+ 2 2
Data‒ 7 7
10. Vuelva a colocar el puente de apriete y fije el tornillo de
la descarga de tracción.
11. Cierre la tapa y también la pestaña, hasta que encaje.
12. Conecte el otro extremo del cable a los elementos conectados al bus RS485. Podrá
consultar el empleo de los conductores y el cableado del sistema en el cartel con el
principio de cableado del RS485, incluido en el suministro.
☑ El RS485-Quick Module está conectado al bus RS485.
Condiciones de conexión
Tiene la posibilidad de conectar un consumidor propio, tanto para el caso de que se produzca
un fallo como para un funcionamiento sin problemas.
Se pueden conectar las siguientes tensiones y corrientes:
tensión Corriente
CA máx. 240 V máx. 1,0 A
CC máx. 30 V máx. 1,0 A
Requisitos de los cables
• El tipo de cables y la forma de tenderlos deben ser adecuados al uso y lugar de utilización.
• El cable debe tener doble revestimiento.
Posición Denominación valor
a Diámetro exterior 11,7 mm ... 12,5 mm
b Sección del conductor 0,5 mm² ... 2,5 mm²
C Longitud del conductor aislado máx. 15 mm
D Longitud de decapado del aislamiento máx. 8 mm
Interruptor automático
Si conecta el relé multifunción a la red eléctrica pública, debe asegurarlo con un interruptor
automático propio.
Esquema de conexión
Preparación del RS485-Quick Module
1. Abra la tapa del RS485-Quick Module.
2. Afloje el tornillo de la descarga de tracción por el
lado derecho y retire el puente de apriete.
Conecte el cable al relé multifunción
3. Perfore la junta con un destornillador o un objeto
puntiagudo e introduzca el cable.
4. Conecte los conductores al relé multifunción tal y
como se indica en el esquema de conexión, según
se desee una alarma de funcionamiento o de error.
Vuelva a colocar el puente de apriete de la descarga
de tracción y fije el tornillo.
5. Cierre la tapa y también la pestaña, hasta que
encaje.
☑ El relé multifunción está conectado.
