5.6.2 Relé multifunción
El inversor viene equipado de serie con un relé multifunción. Este se activa de manera simultánea con
el LED de error rojo junto a la pantalla. Encontrará otras funciones del relé multifunción en la
descripción técnica "Relé multifunción y OptiTrac Global Peak" en la zona de descargas de
www.SMA-Iberica.com. Estas funciones adicionales pueden equiparse posteriormente mediante una
actualización del firmware.
Tiene la posibilidad de conectar un consumidor propio, tanto para el caso de fallo como para un
funcionamiento sin problemas.
Se pueden conectar las siguientes tensiones y corrientes:
Requisitos de los cables
El cable y el tipo de colocación del cable deben ser apropiados para el uso y el lugar de utilización.
Interruptor automático
Si conecta el relé multifunción a la red eléctrica pública, tiene que asegurarlo con un interruptor
automático.
Tensión Corriente
CA Máx. 240 V Máx. 1,0 A
CC Máx. 30 V Máx. 1,0 A

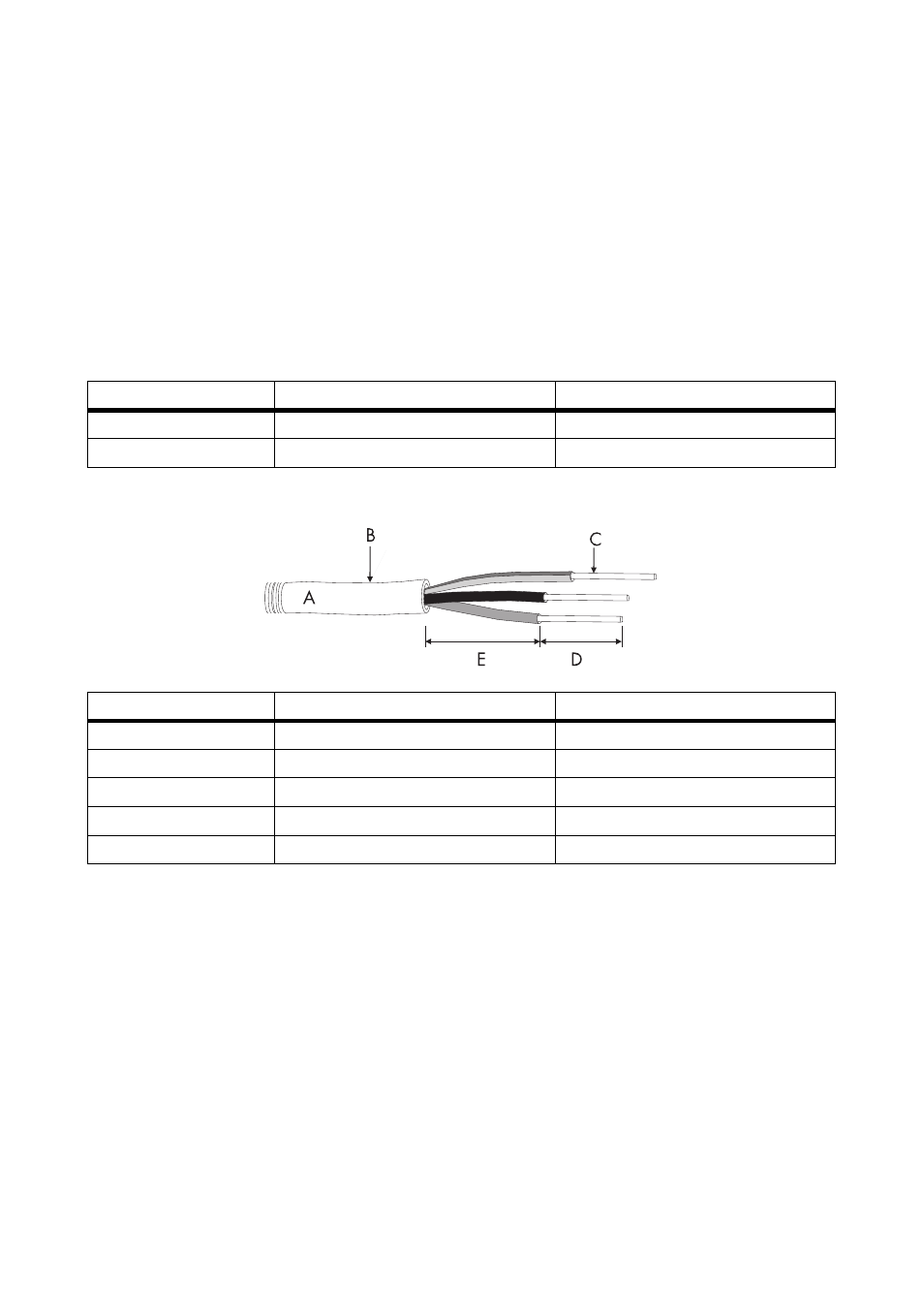

Posición Denominación Valor
A Tipo de cable Aislado doble
B Diámetro exterior 5 mm … 12 mm
C Sección del conductor 0,08 mm² … 2,5 mm²
D Longitud de pelado Máx. 8 mm
E Longitud de pelado Máx. 15 mm
