SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB30TL_40TL_50TL-IES103630 81
11 Localización de fallos
11.1 Comprobar si se ha producido un cortocircuito a tierra en el
generador fotovoltaico
Si el inversor indica los números del evento "35", "36" o "37", probablemente haya un cortocircuito
a tierra en el generador fotovoltaico.
Compruebe si se ha producido un cortocircuito a tierra en los strings tal y como se describe
a continuación:
1. Abra el inversor tal y como se describe en el capítulo 7.2 “Abrir el inversor” (Página 62).

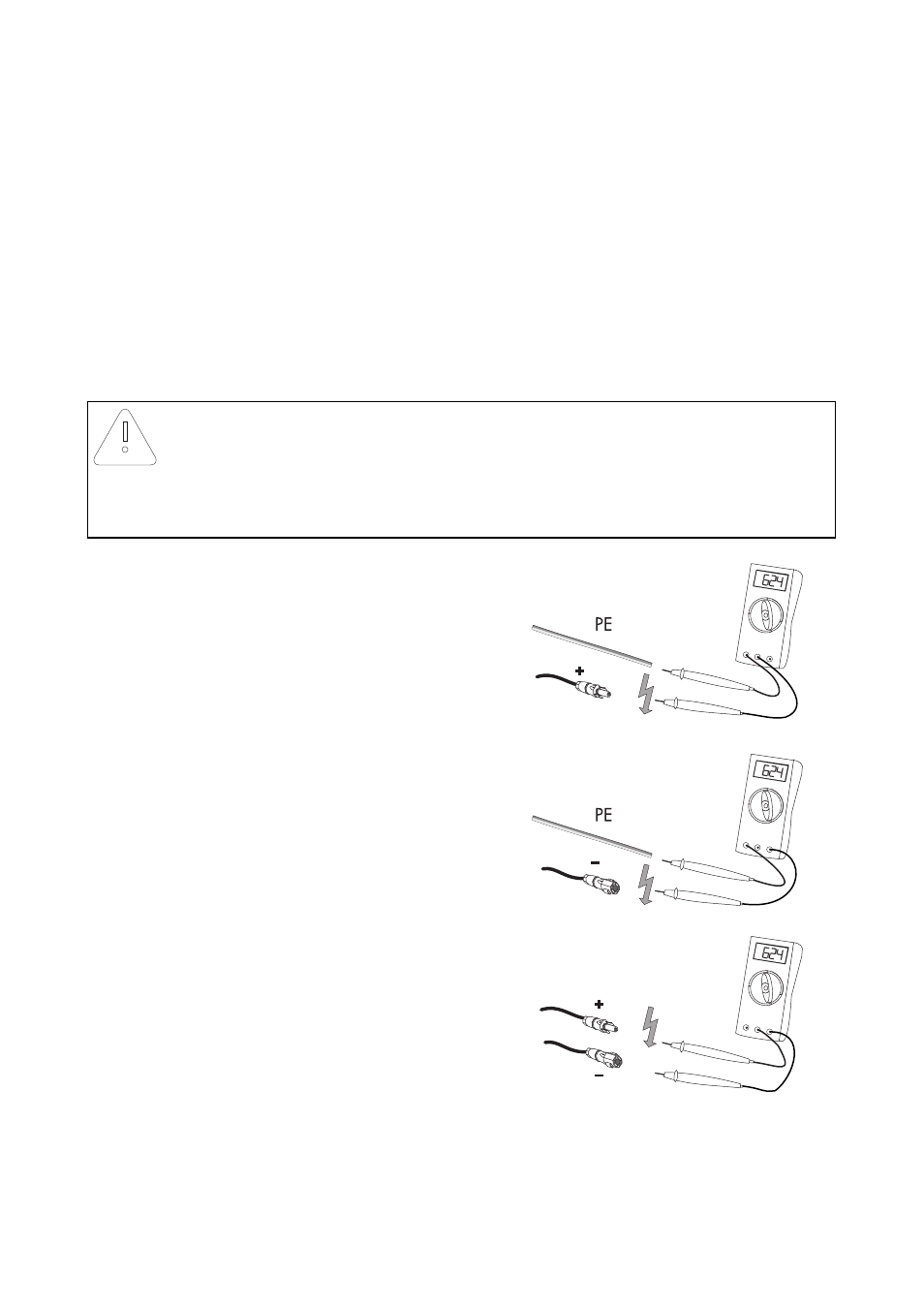

2. Mida las tensiones entre el polo positivo de cada
string y el potencial de tierra (PE).
3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra.
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo y el negativo
contra potencial de tierra de un string se corresponde más o menos a la tensión entre el
polo positivo y el negativo, se ha producido un cortocircuito a tierra.
¡Precaución!
¡El equipo de medición puede quedar destruido a causa de tensiones demasiado
altas!
• Use solo equipos de medición con un rango de tensión de entrada de CC que
tengan un mínimo de 1 000 V.
