5 Conexión eléctrica SMA Solar Technology AG
14 Ukonstanter-IES103610 Instrucciones de instalación
5 Conexión eléctrica
5.1 Vista general de los componentes externos de autosuministro

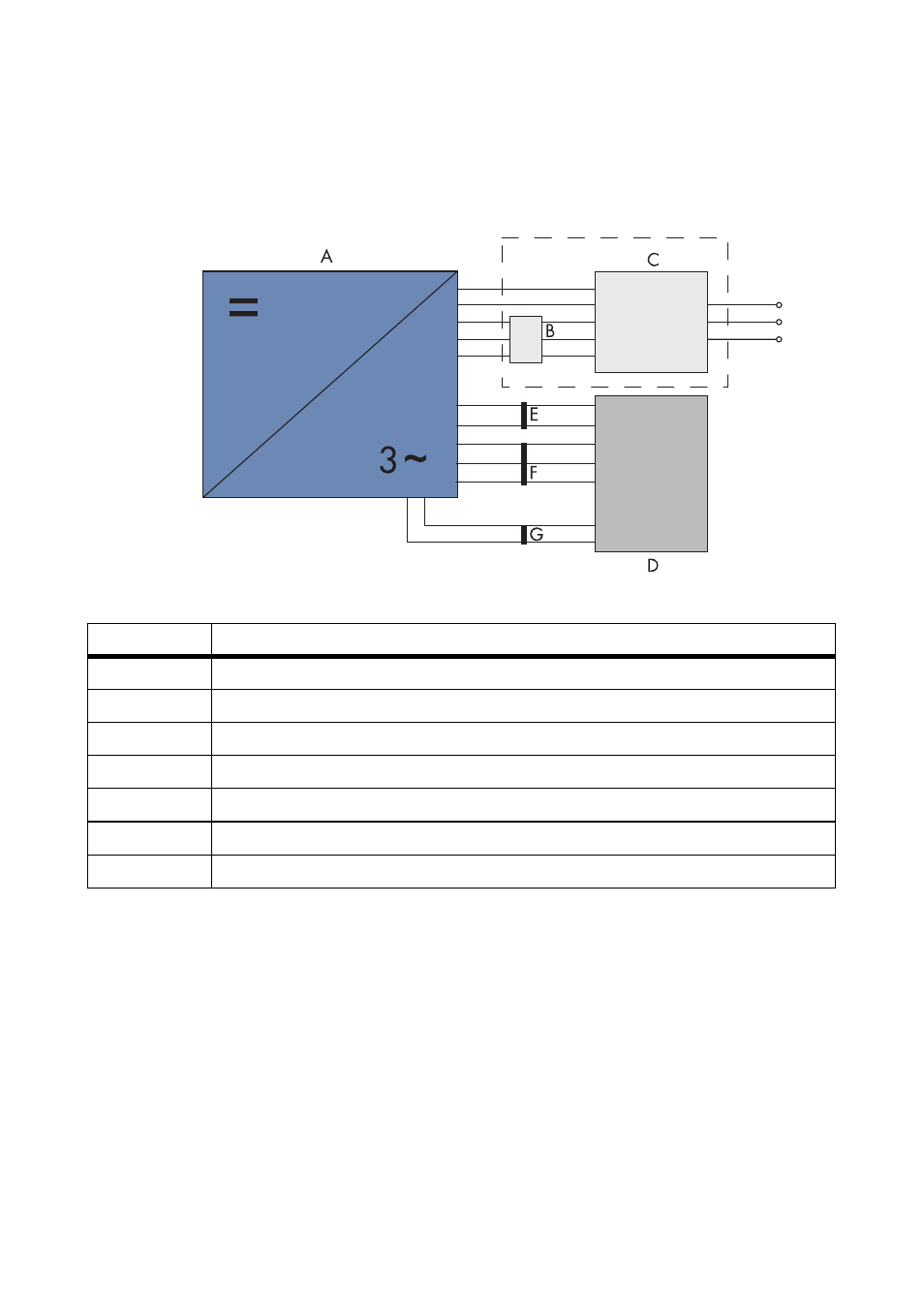

Figura 7: Área de conexión del inversor y el estabilizador de tensión
El circuito de temperatura monitoriza la temperatura de servicio del estabilizador de tensión.
Con temperaturas de servicio del estabilizador de tensión por encima de los 50 °C, este no puede
garantizar una alimentación de red estable por lo que el Sunny Central se desconecta.
5.2 Interruptor automático
Para el uso del estabilizador de tensión es necesario proteger la alimentación de corriente del
Sunny Central con un interruptor automático de 16 A con característica de disparo D. El interruptor
automático se encuentra en la subdistribución de la estación.
• Compruebe el tipo de interruptor automático que está instalado.
☑ Está instalado un interruptor automático de 16 A con característica de disparo D.
✖ ¿No está instalado ningún interruptor automático de 16 A con característica de disparo D?
Posición Descripción
A Inversor
B Interruptor automático (característica D)
C Subdistribución de la estación
D Estabilizador de tensión
E Circuito de 415 V (tensión de entrada inestable)
F Circuito de 230 V (tensión de salida estable)
G Monitorización de la temperatura
