SMA Solar Technology AG 5 Conexión eléctrica
Instrucciones de instalación Ukonstanter-IES103610 15
• Sustituya el interruptor automático existente por uno con característica de disparo D.
5.3 Introducción de cables
Cables necesarios:
☐ Cable 2 x 1,5 mm
2
para la monitorización de temperatura
☐ Cable 3 x 4 mm
2
para el circuito de 230 V; longitud máxima: 7 m
☐ Cable 2 x 4 mm
2
para el circuito de 415 V
☐ Cable PE 1 x 4 mm
2
para la carcasa

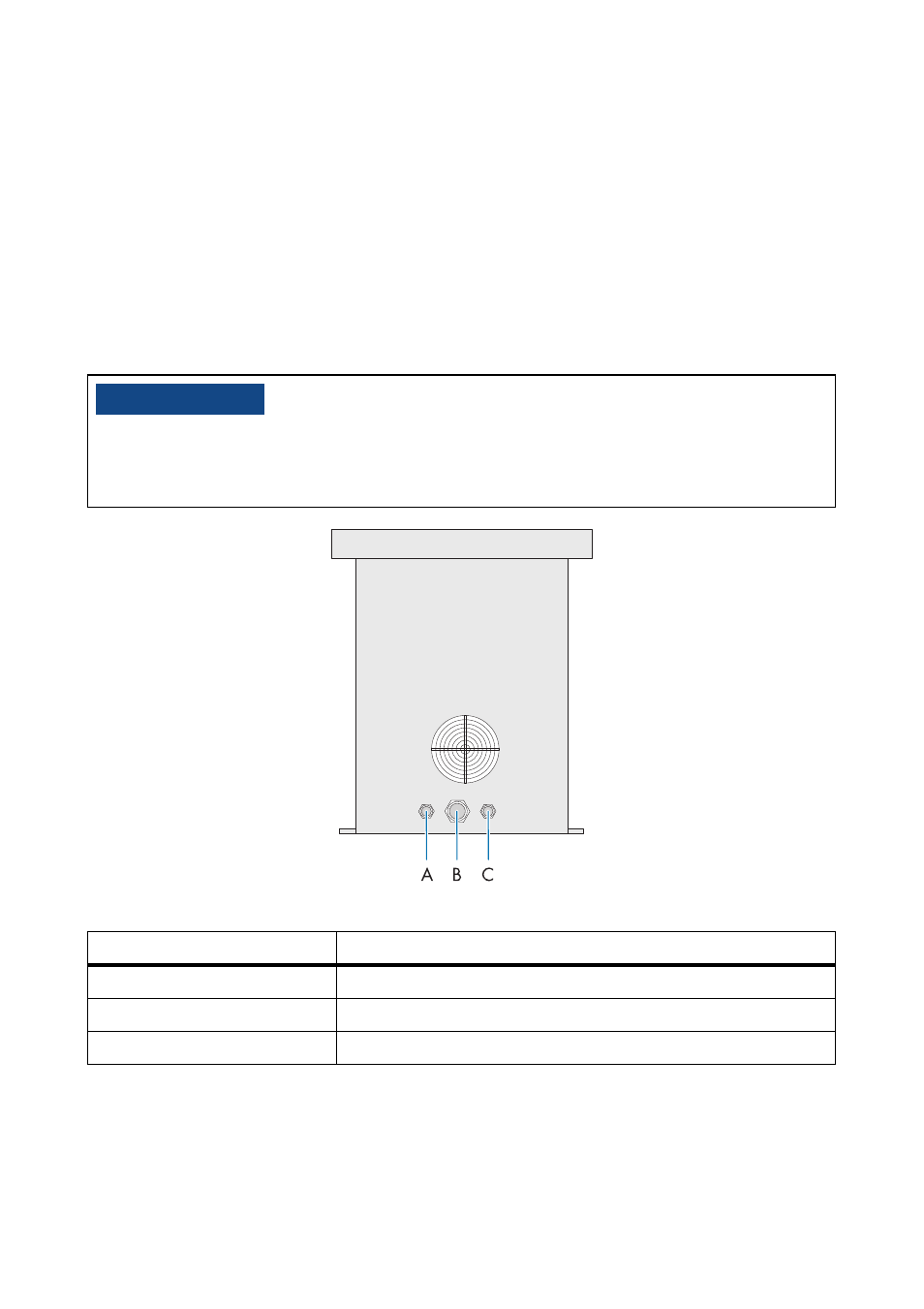

Figura 8: Racores atornillados en el lateral
13&$"6$*“/
Descargas eléctricas a lo largo de la superficie del aislamiento de cables
• Utilice canaletas separadas para el circuito de 230 V y el de 415 V. Así se garantiza un
aislamiento suficiente de los dos circuitos.
Posición Denominación
A Racor atornillado para monitorización de temperatura
B Racor atornillado para circuito de 415 V y cable PE
C Racor atornillado para circuito de 230 V
