SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 3/16 SI3324_4248-E-IES094410

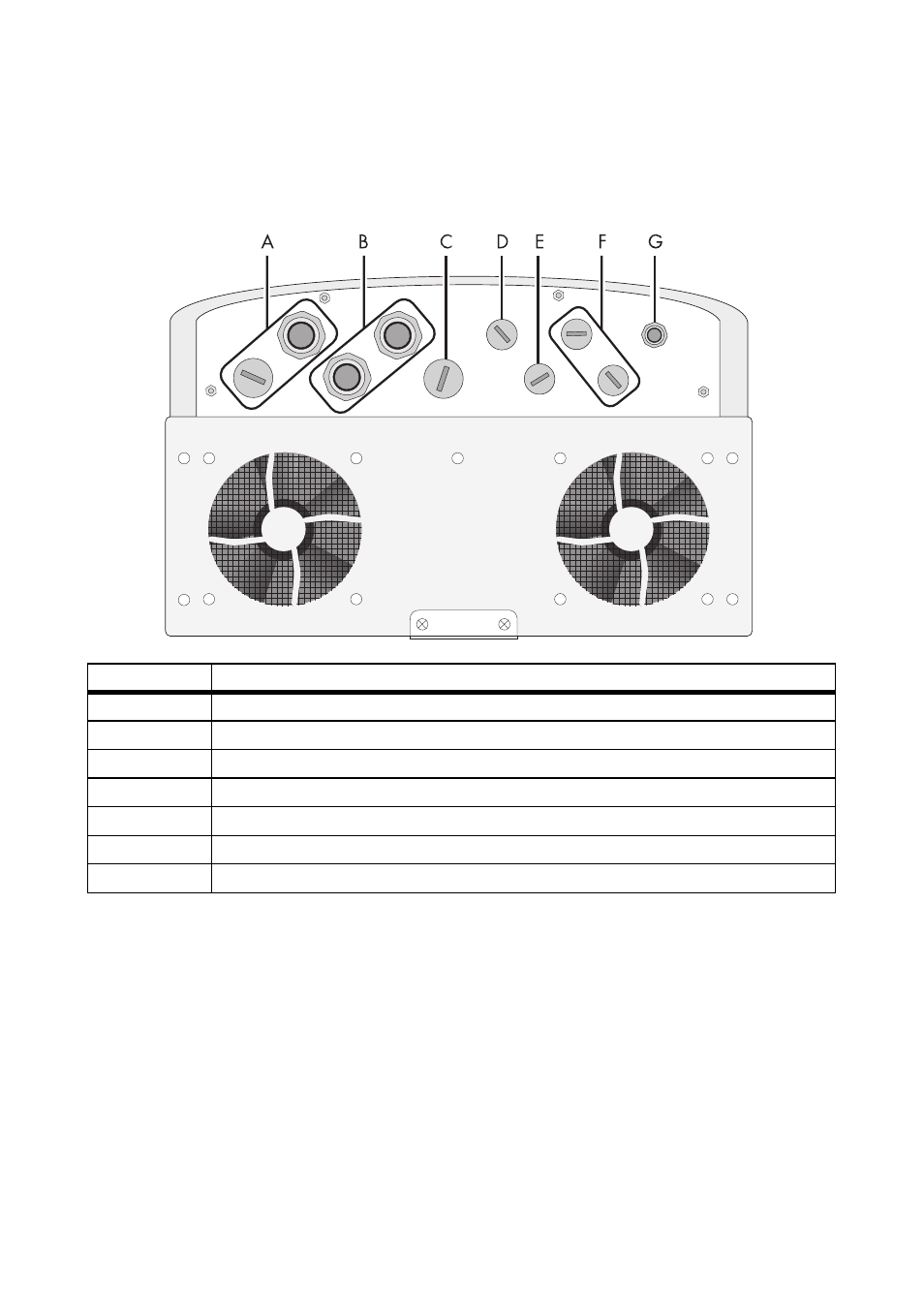

1.2.2 Vista exterior
Todos los cables pasan a través de las boquillas de la carcasa situadas en la parte inferior del Sunny
Island y se conectan a los correspondientes conectores en el interior.
.
Racor atornillado con rosca métrica
Utilice los racores atornillados con rosca métrica y tienda los cables de CA según la norma en la
carcasa del Sunny Island. Un racor atornillado con rosca métrica garantiza un montaje libre de polvo
y resistente al agua del cable en la carcasa y permite, además, aliviar los cables de la tracción en la
conexión.
Si el montaje es correcto, las conexiones roscadas y las juntas de las boquillas de paso garantizan
el grado de protección IP30.
Componente Descripción
A
conexión CC (negativa)
B conexión de CC (positiva)
C salida de CA (red aislada)
D salida de CA (generador o red)
E Toma a tierra
F bornes de conexión adicionales (por ej., comunicación, relé piloto)
G Amperímetro para la batería
