SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación 6/16 SI3324_4248-E-IES094410
Cálculo de la sección de un cable de toma a tierra
SMA Solar Technology no puede realizar ninguna afirmación válida en general sobre la sección del
cable de toma a tierra necesaria para la toma a tierra externa de la batería. El dimensionamiento del
cable depende del tipo y tamaño de la batería conectada, del fusible externo (lado de CC) y del
material del cable de toma a tierra.
La sección necesaria del cable de toma a tierra (cobre) puede calcularse con la siguiente fórmula.
Los tiempos de activación típicos se sitúan para corrientes de cortocircuito entre 2.000 A y
10.000 A con 25 ms.
Para corrientes de cortocircuito de hasta 10.000 A, es suficiente una toma a tierra con 16 mm².

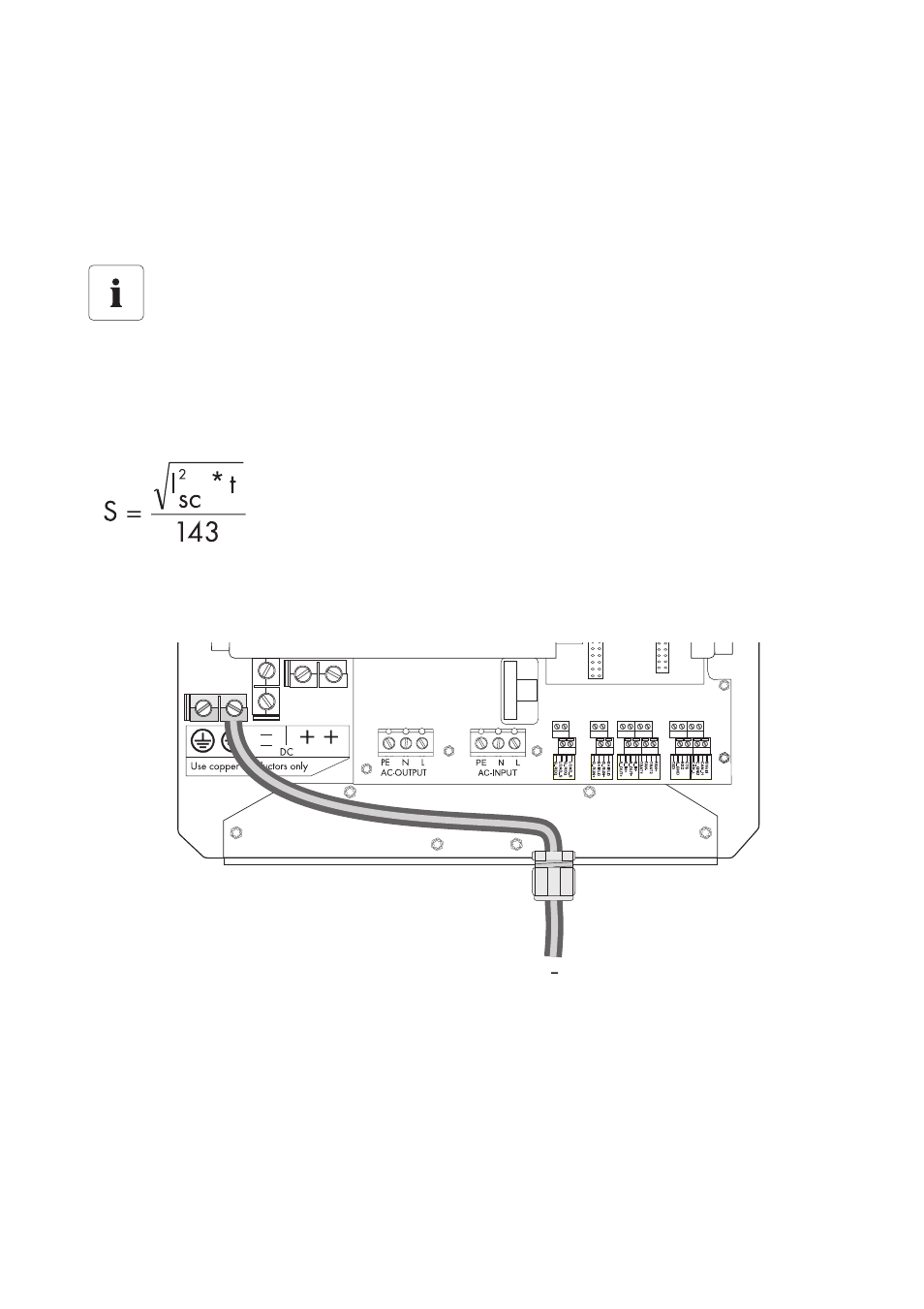

Conectar a tierra el Sunny Island
1. Montar el racor atornillado para cables con rosca métrica M20 en la boquilla de la carcasa
E (véase imagen de la página 3).
2. Utilizar puntas adecuadas para la toma a tierra.
3. Introducir el cable por el racor atornillado para cables en la carcasa.
4. Colocar la toma a tierra con puntas en los bornes de conexión a tierra y apretar el tornillo
(par de 4,0 Nm a 5,7 Nm).
5. Fijar el racor atornillado con rosca métrica.
☑ Sunny Island está puesto en tierra
Determinar la sección
El cálculo exacto de la sección del cable de toma a tierra debe realizarse teniendo en
cuenta las normas y directrices regionales pertinentes.
t = tiempo de interrupción en segundos
I
SC
= corriente máxima de la batería
(corriente de cortocircuito) en A
S = sección del cable en mm
²
