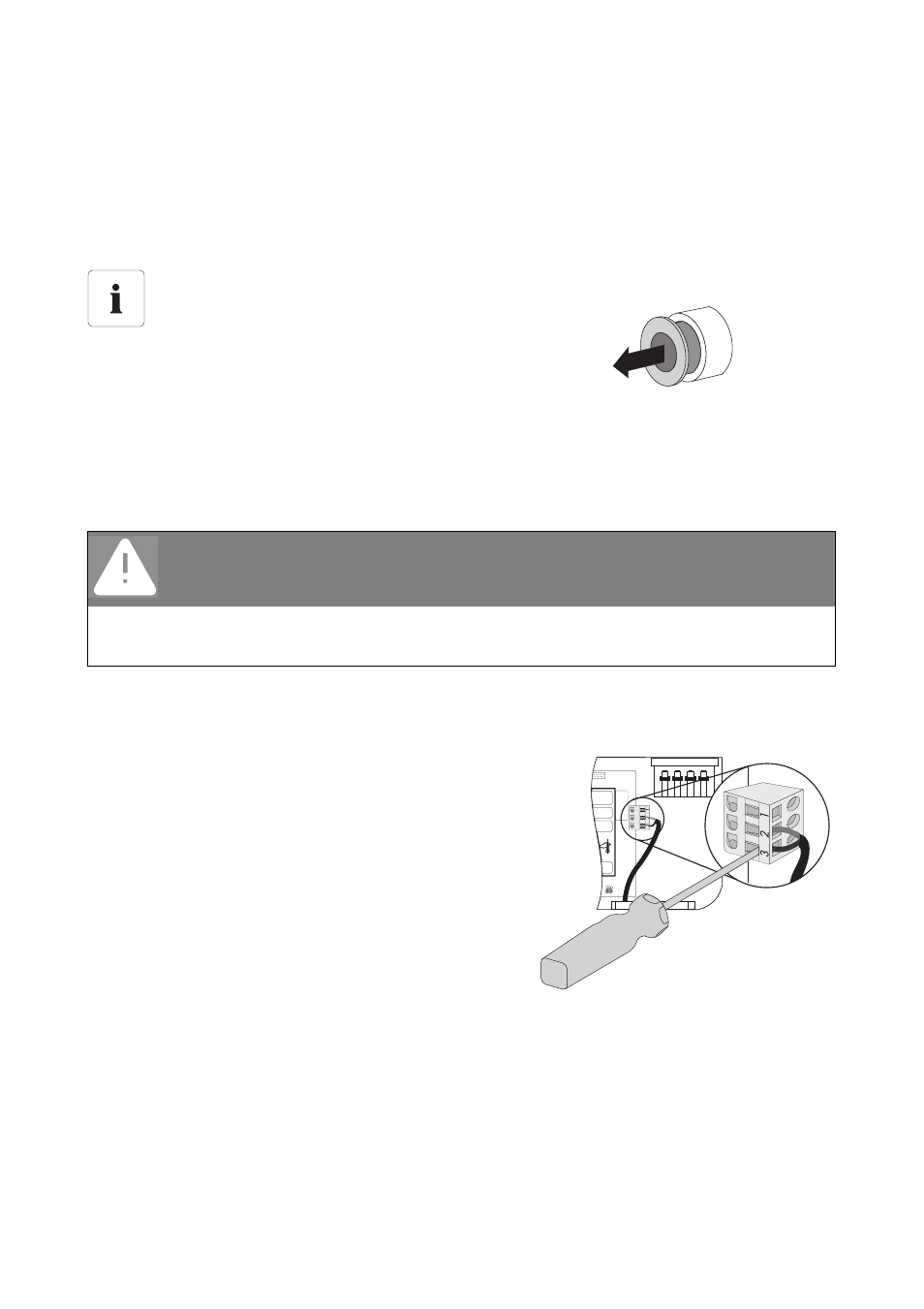

Procedimiento
1. Desconectar el inversor según se describe en el capítulo 7.2 “Desconectar el inversor de la
tensión” (Página 59).
2. Aflojar ligeramente la tuerca de unión del racor atornillado para cables y extraer el tapón
obturador de la boquilla de paso.
3. Introducir el cable.
4. Pelar los conductores un máximo de 8 mm.
5. Conectar los conductores al borne de conexión
con ayuda de un destornillador.
En el esquema de conexión se indica dónde debe
conectar los conductores, según si se desea una
alarma de funcionamiento o una alarma de error.
6. Vuelva a atornillar la tuerca de unión al racor
atornillado para cables.
7. Vuelva a poner en funcionamiento el inversor tal y como se describe en el capítulo 8 “Poner de
nuevo en funcionamiento” (Página 62).
8. Conectar la tensión de alimentación.
☑ Ahora el relé multifunción está funcionando.
Junta en el racor atornillado
En el racor atornillado hay una junta de dos
piezas. Si es necesario, retire la pieza interior
de la junta. Esto es necesario, p. ej., para
introducir un cable más grueso.
Son válidos los siguientes valores de
referencia:
• Diámetro del cable con junta y pieza interior: 5 mm … 7 mm
• Diámetro del cable con junta sin pieza interior: 7 mm …13 mm
¡PELIGRO!
Peligro de muerte por altas tensiones en el inversor.
• Utilizar solamente un cable con varias capas de aislamiento.
• Retirar un máximo de 15 mm del revestimiento del cable.
