SMA Solar Technology AG Localización de fallos
Instrucciones de instalación WB36TL_50TL-IES102011 81

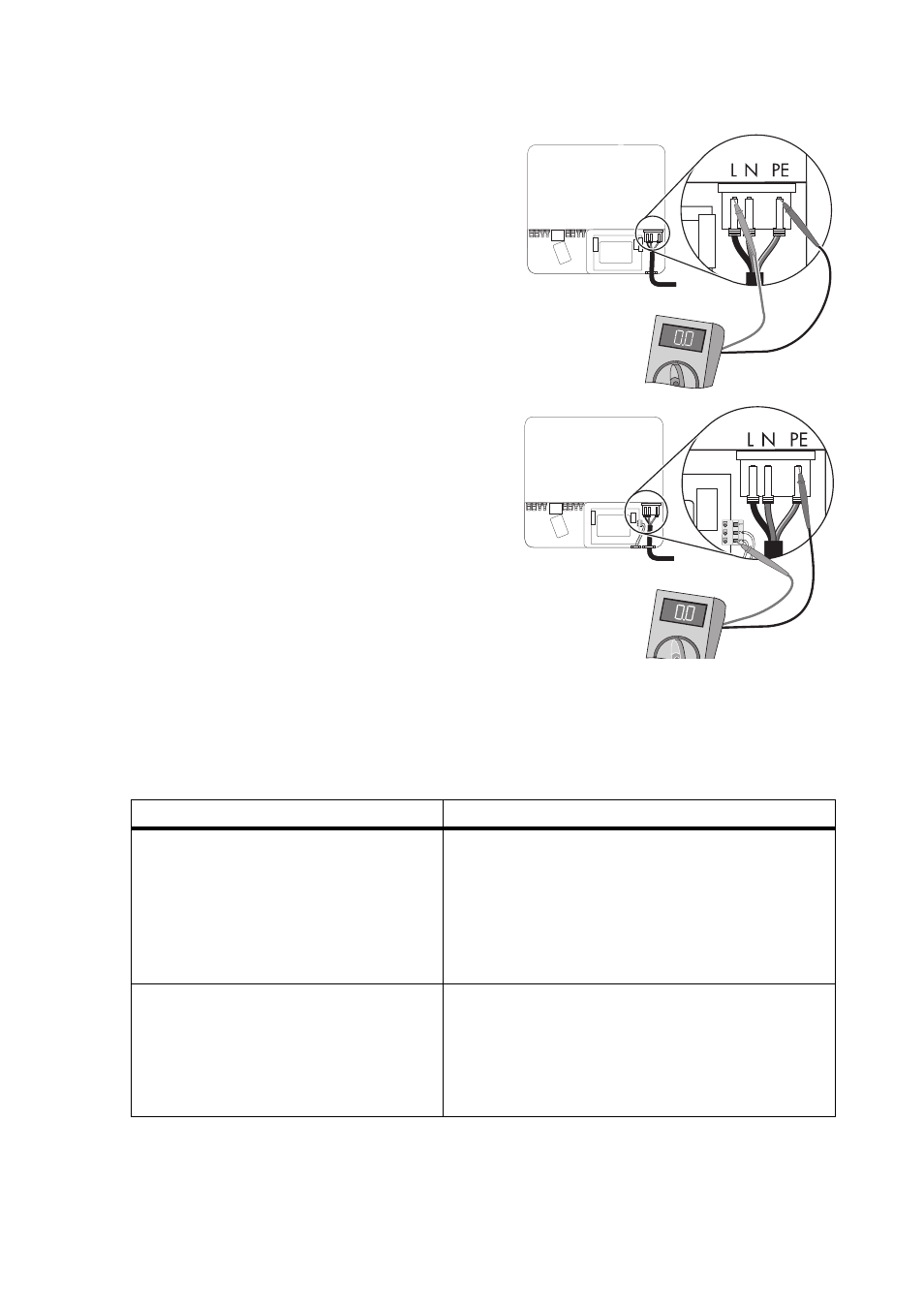

6. Compruebe la falta de tensión L contra tierra con
ayuda de un equipo de medición apropiado en el
borne de CA.
☑ Si se registra tensión, examine la instalación.
7. Determinar la falta de tensión del relé multifunción
contra tierra en todos los bornes del conector.
☑ Si se registra tensión, examine la instalación.
8. Desconecte L1, L2 y L3 de la instalación eólica pequeña de la Windy Boy Protection Box.
9. Mida la resistencia entre L1 de la instalación eólica pequeña y el potencial de tierra.
10. Mida la resistencia entre L2 de la instalación eólica pequeña y el potencial de tierra.
11. Mida la resistencia entre L3 de la instalación eólica pequeña y el potencial de tierra.
Resultado Medida
La resistencia que se ha medido es
prácticamente infinita.
☑ No se ha producido ningún
cortocircuito a tierra en la
instalación eólica pequeña.
Probablemente se haya producido un cortocircuito
a tierra en la Windy Boy Protection Box en la
alimentación del inversor.
• Desconectar la Windy Boy Protection Box del
inversor y medir la resistencia de todas la
conexiones y del potencial de tierra.
La resistencia medida es muy pequeña
(< 10 Ω ).
☑ Se ha producido un cortocircuito a
tierra en la instalación eólica
pequeña.
• El instalador de la instalación eólica pequeña
debe remediar el cortocircuito a tierra antes
de volver a conectar la instalación eólica
pequeña a la Windy Boy Protection Box.
