S-28
427B-E-062A

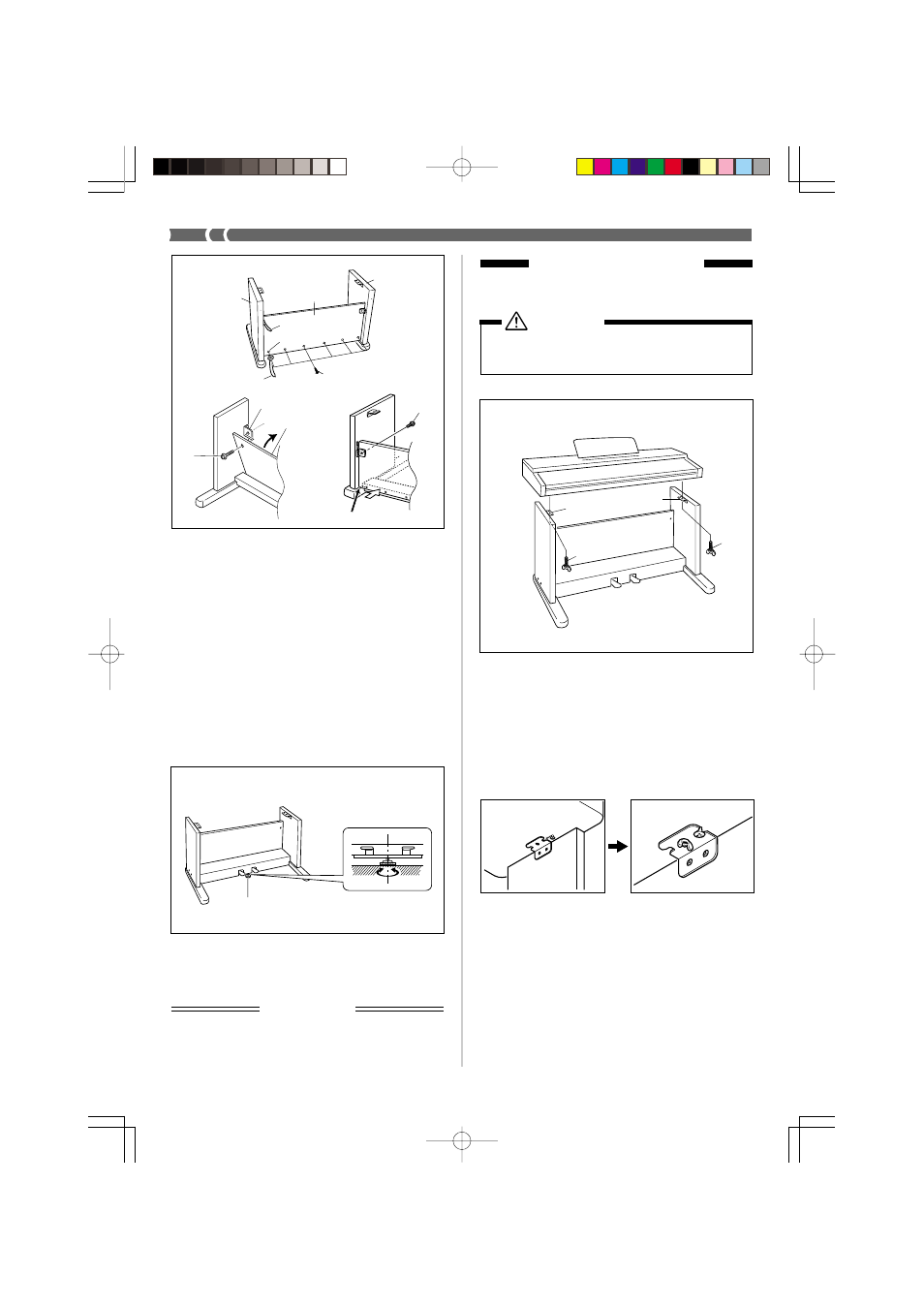

Figura 6
Asegúrese de fijar seguramente el teclado al soporte usando
los pernos de mariposa K (Figura 6).
• Deslice los tornillos en la parte inferior del teclado dentro
de las ranuras en las dos ménsulas en ángulo F. Luego,
asegure el teclado en el soporte con los dos pernos de
mariposa K (Figura 7).
K
K
F
F
5. Fije el panel trasero C a las ménsulas E y travesaño D.
Tenga en cuenta que el panel trasero C debe ser instalado
de manera que se encuentre en el frente de las ménsulas E
(Figura 4). Utilice los dos tornillos L, seis tornillos I para
asegurar el panel trasero en posición (Figuras 3 y 4). Tenga
en cuenta que también deberá instalar la segunda abrazadera
J en este momento como se muestra en la ilustración.
• Primero, instale los tornillos L superiores sobre los la-
dos izquierdo y derecho del panel trasero C. Tenga en
cuenta que debe deslizar la otra abrazadera J en el
punto 6 en el tornillo I antes de atornillar el tornillo
I.
• El panel trasero C debe apoyarse sobre el apoyo de los
montantes laterales A y B como se indica en 7 en la
ilustración. Presione el panel trasero C contra el trave-
saño D mientras coloca los pernos L.
Precaución
¡Tenga cuidado de no aprisionar sus dedos entre el te-
clado y el soporte!
2 Instalando el teclado
sobre el soporte
• Los pernos de mariposa evitan de que el teclado se caiga
del soporte. Cerciórese de asegurar siempre el teclado con
los pernos de mariposa.
Figura 7
Parte
delantera
Parte trasera
L
E
Figura 4
(Parte trasera)
A
C B
I
6
J
J
7
L
6. Gire el tornillo de ajuste de altura H hasta que soporte el
travesaño D, evitando de que el travesaño se doble cuan-
do presiona los pedales (Figura 5).
¡IMPORTANTE!
Asegúrese de instalar el tornillo de ajuste H y realizar el pro-
cedimiento de ajuste descrito anteriormente, antes de pre-
sionar los pedales. De no lo contrario puede resultar en da-
ños al travesaño D.
Figura 5
H
