S-37

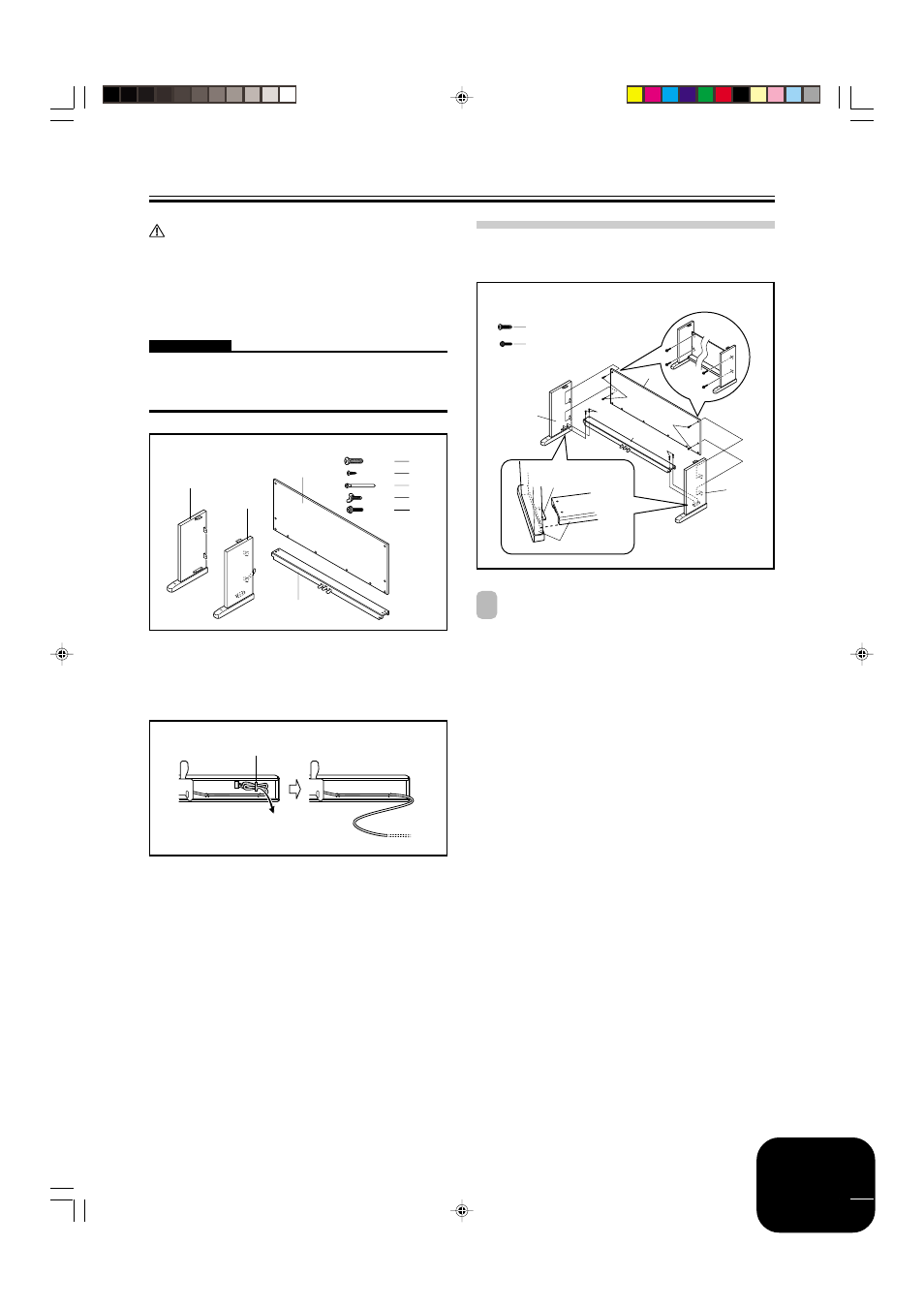

Instrucciones de armado
PRECAUCIÓN
• Tenga especial cuidado de evitar lesiones cuando instala los
apoyos y pedales, y cuando monte el teclado sobre el soporte.
• Cuando arme, asegúrese de que la cubierta de teclado deslizante
del cuerpo del piano digital se encuentra completamente cerrada.
Si la cubierta se deja abierta durante el armado, puede cerrarse
accidentalmente ocasionando que los dedos queden aprisionados
entre el cuerpo del piano digital y la cubierta.
¡IMPORTANTE!
• Asegúrese de armar el soporte sobre una superficie plana.
• Este soporte no incluye ninguna de las herramientas requeridas
para el armado. Para el armado deberá tener un destornillador
tipo Phillips (+) a mano.
• Verifique los ítemes que vienen con la unidad para asegurarse
de que todo lo mostrado en la Figura 1 (A a I) se encuentra
incluído.
Todos los tornillos se encuentran en una bolsa plástica que está
encintada dentro del cartón del embalaje.
• Antes de comenzar realmente el armado del soporte, quite las
abrazaderas en la posición 1 (Figura 2) en donde el cable del
pedal sale de la parte trasera del travesaño D.
1 Armado del soporte
Refiérase a las Figuras 3, 4 y 5 a medida que arma el soporte de
acuerdo al procedimiento siguiente.
1 Fije los montantes laterales A y B al travesaño D
usando los cuatro tornillos E (Figura 3).
• Cuando se unen las dos piezas marcadas 2, las piezas
metálicas 3 en los interiores de los montantes laterales A
y B deben fijarse en las ranuras en los extremos del
travesaño D. Asegúrese que las piezas metálicas sean
empujadas dentro de las ranuras en toda su extensión
posible. Si no son así empujadas, las piezas metálicas 3 y
los tornillos E no coincidirán correctamente lo cual puede
ocasionar que los tornillos se queden sin roscas.
D
C
×4
×6
×1
×2 E
F
G
H
I
×4
A
B
1
3
2
A E
E
I
I
I
D
C
E
B
Travesaño
Montante lateral
Figura 3
Figura 1
Figura 2
