S-39

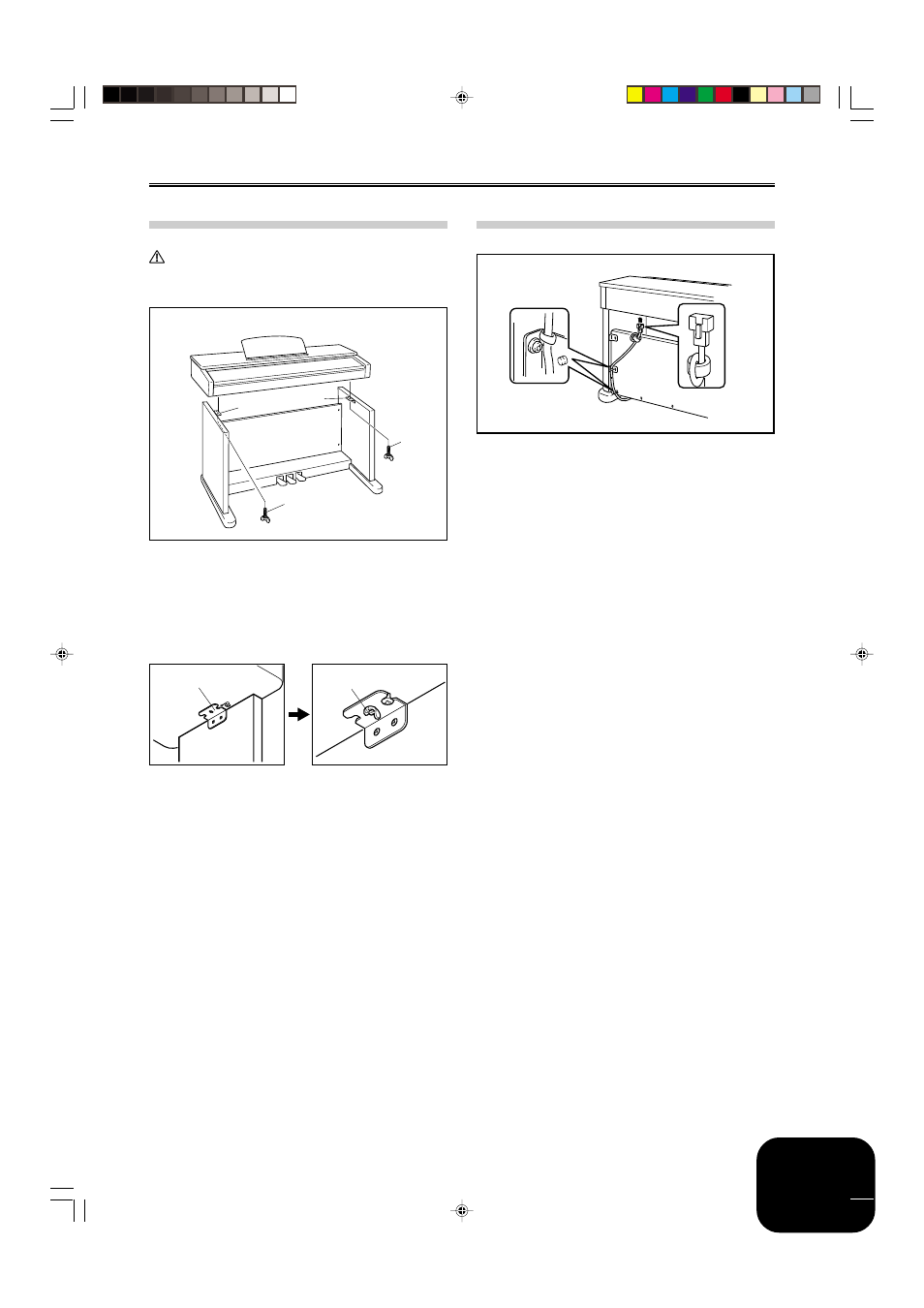

Instrucciones de armado
2 Instalando el teclado sobre el soporte
PRECAUCIÓN
• ¡Tenga cuidado de no aprisionar sus dedos entre el teclado y el
soporte!
Asegúrese de fijar seguramente el teclado al soporte usando los
pernos de mariposa H (Figura 6).
• Deslice los tornillos en la parte inferior del teclado dentro de las
ranuras en las dos ménsulas en ángulo 8. Luego, asegure el teclado
en el soporte con los dos pernos de mariposa H (Figura 7).
• Los pernos de mariposa evitan de que el teclado se caiga del
soporte. Cerciórese de asegurar siempre el teclado con los pernos
de mariposa.
3 Conexión del pedal
Ubique el enchufe del pedal como se muestra en la Figura 8, e
insértelo en el conector de pedal en la parte inferior del piano
digital. Asegure el cable del pedal al montante del soporte usando
las abrazaderas (Figura 8).
Figura 7
8
H
H
8
Figura 6
H 8
Parte
delantera
Parte trasera
Retén
Enchufe del
pedal
Figura 8
429A-E-083A
