S-19
Terminal de auriculares/salida
Antes de conectar auriculares u otro equipo estéreo, asegúrese
primero de disminuir los ajustes de volumen del teclado y
equipo conectado. Luego puede ajustar al nivel deseado una
vez que complete las conexiones.

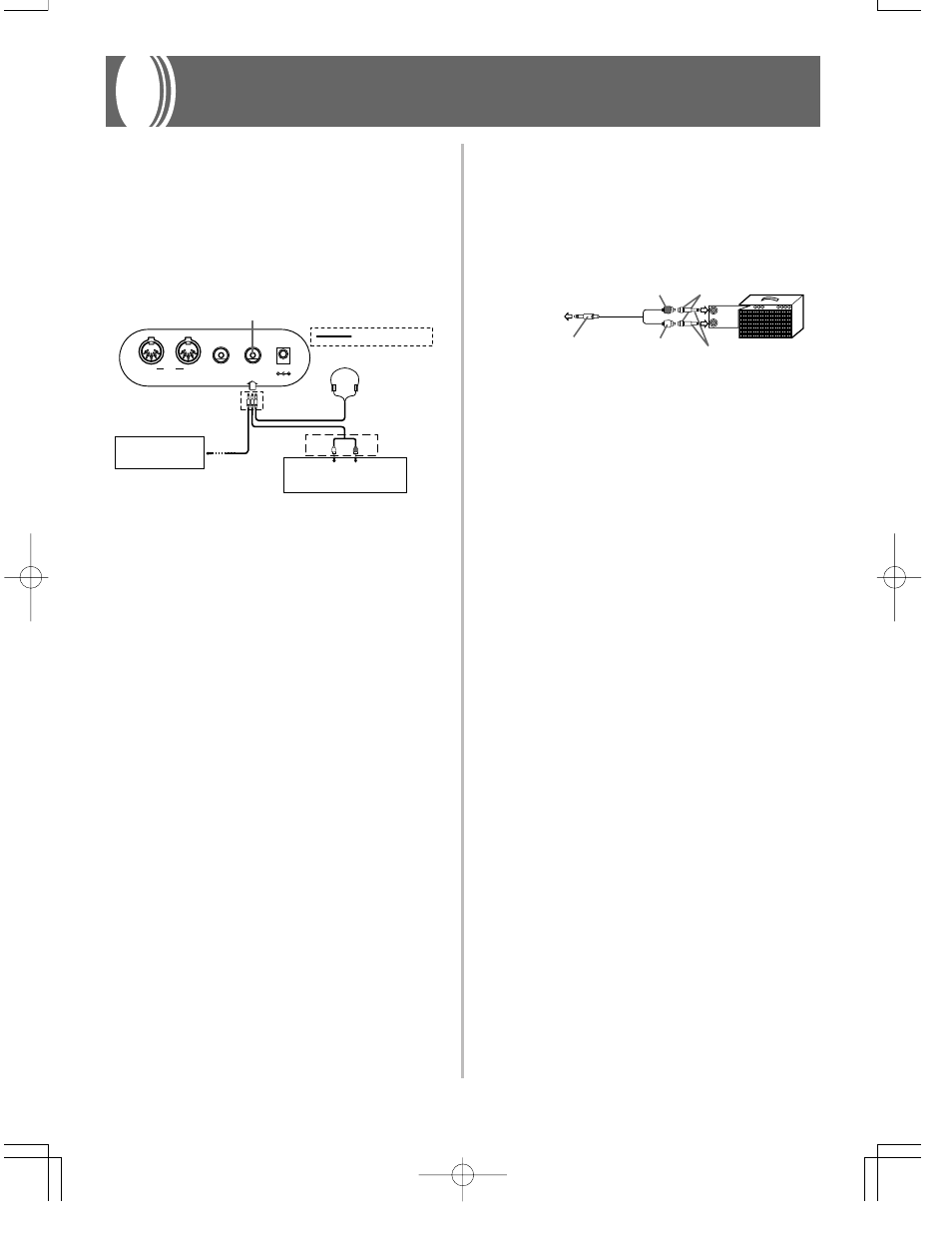

Panel trasero
Conexión de auriculares 1
Conectando los auriculares corta la salida de los altavoces
incorporados del teclado, de modo que puede tocar aun tarde
durante la noche sin molestar a nadie.
Equipo de audio 2
Conecte el teclado a un equipo de audio usando un cable de
conexión disponible comercialmente con un enchufe estándar
en un extremo y dos enchufes PIN en el otro extremo. Tenga
en cuenta que el enchufe estándar que conecta al teclado debe
ser un enchufe estéreo, de otro modo solamente podrá generar
uno solo de los canales estéreo. En esta configuración,
normalmente ajuste el selector de entrada del equipo de audio
al terminal (usualmente marcado AUX IN o similar) en donde
se conecta el cable del teclado. Para los detalles completos
vea la documentación para el usuario que viene con el equipo
de audio.
Amplificador de instrumento musical 3
Para conectar el teclado a un amplificador de instrumento
m u s i c a l , u t i l i c e u n c a b l e d e c o n e x i ó n d i s p o n i b l e
comercialmente.
❚ NOTA
• Asegúrese de usar un cable de conexión que tenga un enchufe
estéreo estándar en el extremo que conecta al teclado, y un
conector que proporcione una entrada de canal doble (izquierda
y derecha) al amplificador al que está conectando. Un tipo de
conector erróneo en cualquier extremo puede ocasionar la
pérdida de uno de los canales estéreo.
❚ NOTA
• También puede conectar el teclado a una computadora o
secuenciador. Para los detalles vea la sección “MIDI” en la
página S-66.
OUT IN SUSTAIN/
ASSIGNABLE JACK
MIDI PHONES/
OUTPUT
DC 9V
DERECHA IZQUIERDA
Terminal AUX IN o similar
del amplificador de audio.
Blanco Rojo
Amplificador de
teclado, amplificador
de guitarra, etc.
3
Enchufe PIN
Enchufe estándar
estéreo
Conexión de audio
Terminal de auriculares/salida
1
2
INPUT 1
INPUT 2
Toma PIN Enchufe PIN (rojo)
Enchufe PIN (blanco)
Enchufe
estándar
Enchufe estándar
estéreo Amplificador de
teclado o guitarra
Al terminal
PHONES/OUTPUT
del teclado
Conexiones
Cuando se conecta a un amplificador de instrumento musical,
ajuste el volumen del teclado a un nivel relativamente bajo y
realice los ajustes de volumen usando los controles del
amplificador.
Ejemplo de conexión
