9
Los números entre paréntesis indican las páginas en que se describe cada elemento.
.
Cámara
.
Unidad de cargador

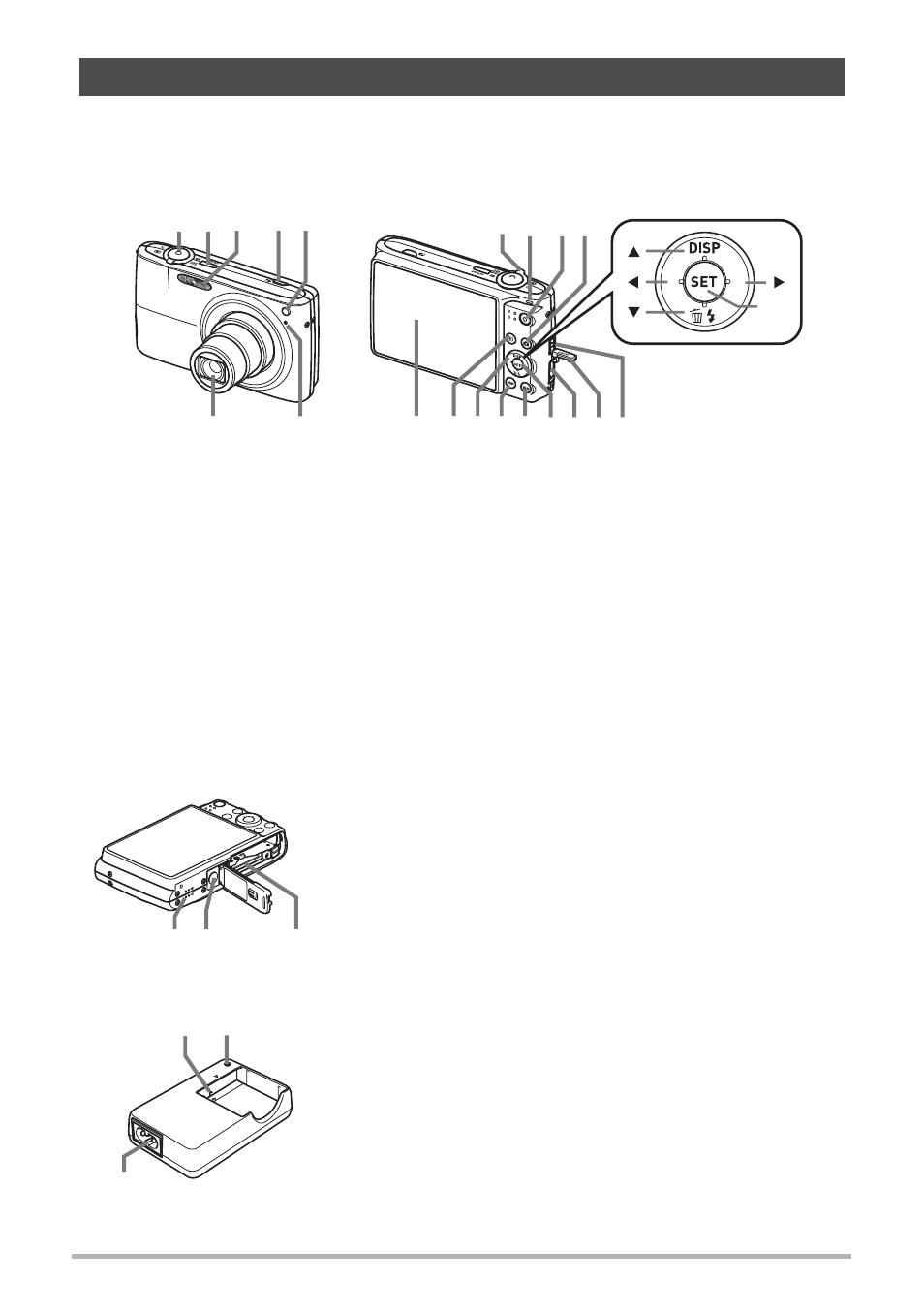

Guía general
1 Botón disparador
(página 22)
2 [ON/OFF] (Encender/
apagar) (página 21)
3 Flash (página 34)
4 ½
(Retoque)
(página 48)
5 Lámpara delantera
(páginas 25, 69, 75)
6 Micrófono
(páginas 50, 107)
7 Objetivo
8 Controlador de zoom
(páginas 22, 45, 89, 90)
9 Lámpara trasera
(páginas 21, 23, 34)
bk Botón [0] (película)
(página 49)
bl Botón [r] (REC)
(páginas 21, 22)
bm Orificio para la correa
(página 2)
bn Cubierta del conector
bo Puerto USB/AV (páginas
91, 114, 121, 130)
bp Botón [SET] (página 29)
bq Botón [BS] (página 54)
br Botón [MENU]
(página 63)
bs Botón de control
([8] [2] [4] [6])
(página 29)
bt Botón [p] (PLAY)
(páginas 21, 26)
ck Pantalla del monitor
(páginas 10, 149)
2 1
7 6
45 3
89 bkbl
bq br bs bt ck bp bnbm bo
[ ]
[ ]
[ ] [ ]
[SET]
Parte trasera
cl Ranuras para pila/tarjeta de memoria
(páginas 15, 19, 159, 161)
cm Orificio para el trípode
Utilice este orificio para fijar un trípode.
cn Altavoz
cl cm cn
Parte inferior
Parte delantera
3
2 1
1 Contactos +-
2 Lámpara [CHARGE]
3 Toma de CA
