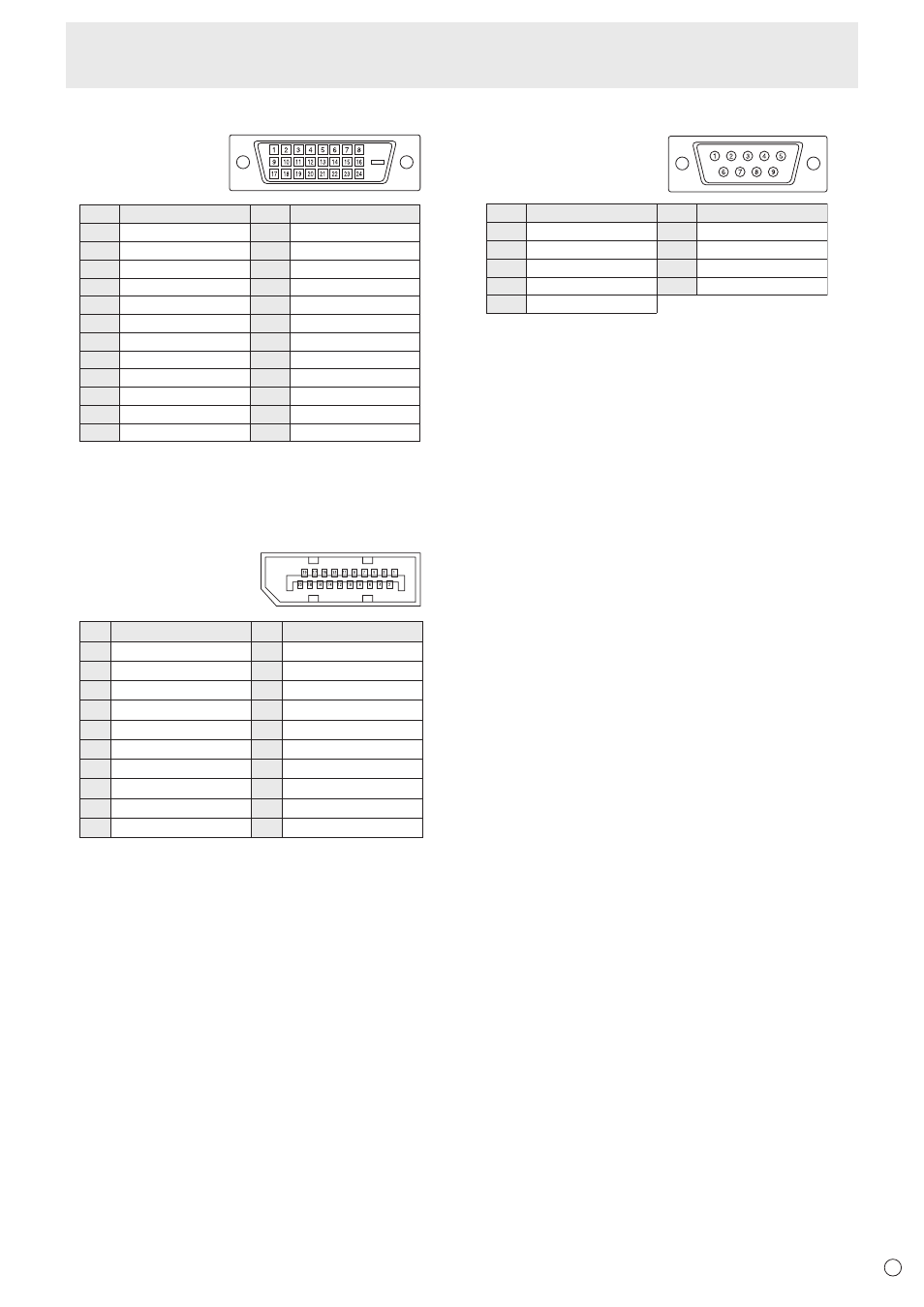

n Contactos del terminal de salida DVI-D
(DVI-D 24 contactos)
Nº
1
2
3
4
5
6
7
8
9
10
11
12
Función
TMDS datos 2-
TMDS datos 2+
TMDS datos 2/4 blindaje
N.C.
N.C.
DDC reloj
DDC datos
N.C.
TMDS datos 1-
TMDS datos 1+
TMDS datos 1/3 blindaje
N.C.
Nº
13
14
15
16
17
18
19
20
21
22
23
24 Función
N.C.
+5 V
TIERRA
Detección de conexión en caliente
TMDS datos 0-
TMDS datos 0+
TMDS datos 0/5 blindaje
N.C.
N.C.
TMDS reloj blindaje
TMDS reloj+
TMDS reloj-
n Contactos del terminal de salida
DisplayPort
(DisplayPort 20 contactos)
Nº Función Nº Función
1 Línea principal 0+ 11 Tierra
2 Tierra 12 Línea principal 3-
3 Línea principal 0- 13 Tierra
4 Línea principal 1+ 14 Tierra
5 Tierra 15 Auxiliar +
6 Línea principal 1- 16 Tierra
7 Línea principal 2+ 17 Auxiliar -
8 Tierra 18 Detección de conexión en caliente
9 Línea principal 2- 19 Tierra
10 Línea principal 3+ 20 3,3 V
n Contactos del terminal de salida RS-232C
(D-sub 9 contactos)
Nº
1
2
3
4
5
Función
N.C.
Datos recibidos
Datos transmitidos
N.C.
TIERRA
Nº
6
7
8
9
Función
N.C.
N.C.
N.C.
N.C.
