9
S

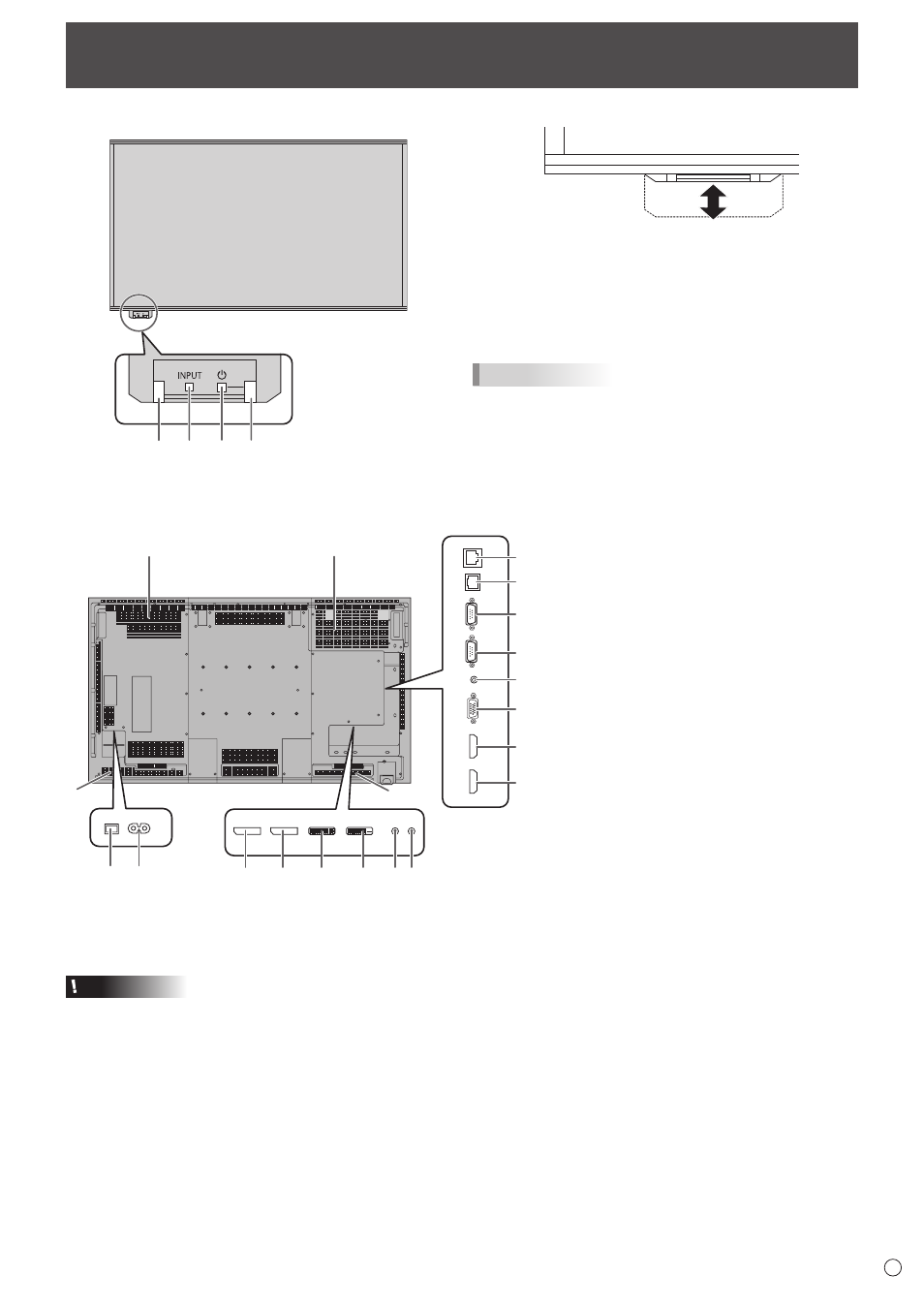

Nombres de componentes
n Vista frontal
2 3 4 5
1
Acceder al panel de control
1. Panel de LCD
2. Sensor de control remoto (Véase la página 15.)
3. Interruptor de entrada (Véase la página 18.)
4. Interruptor de encendido (Véase la página 16.)
5. LED indicador de conexión (Véase la página 16.)
CONSEJOS
• Utilice un objeto puntiagudo, por ejemplo la punta de un
lápiz para pulsar los interruptores.
n Vista posterior
2 1
3 3
7 6 4 5 8 9 1011
13
12
14
15
16
17
18
19
1. Sección de conexión opcional
Esta sección se utiliza para conectar
hardware opcional para la ampliación
de funciones. El hecho de ofrecer esta
ubicación de conexión no es garantía de
que se vayan a comercializar accesorios
de hardware compatibles en el futuro.
2. Respiraderos
3. Altavoces
4. Interruptor primario (Véase la página
16.)
5. Terminal de entrada de corriente
(Véase la página 13.)
6. Terminal de entrada DisplayPort
(Véase la página 11.)
7. Terminal de salida DisplayPort
(Véase la página 11.)
8. Terminal de entrada DVI-I (Véase la
página 11.)
9. Terminal de salida DVI-D (Véase la
página 12.)
10. Terminal de entrada Audio1 (Véase la
página 11.)
11. Terminal de entrada Audio2 (Véase la
página 11.)
12. Terminal opcional
Este terminal se proporciona para
posible ampliación de funciones en el
futuro (opcional). El hecho de ofrecer
este terminal no es garantía de que
se vaya a proporcionar funcionalidad
ampliada en el futuro.
13. Terminal de LAN (Véase la página 12.)
14. Terminal de salida RS-232C (Véase la
página 12.)
15. Terminal de entrada RS-232C (Véase
la página 12.)
16. Terminal de salida de audio (Véase la
página 12.)
17. Terminal de entrada PC/AV D-sub
(Véase la página 11.)
18. Terminal de entrada PC/AV HDMI1
(Véase la página 11.)
19. Terminal de entrada PC/AV HDMI2
(Véase la página 11.)
Precaución
• Consulte a su distribuidor de SHARP para la conexión/
desconexión de componentes opcionales.
